Montagem dos aparelhos em um rack

Você pode instalar seu aparelho da série 9000 com o hardware de montagem em rack. Consulte Montagem em rack para dispositivos Check Point para obter o procedimento.

Especificações do aparelho

Dispositivo

Modelo Regulado

Largura

Profundidade

Altura

U

Operação Máxima

Temperatura

PSU Elétrica

Especificações

9800

 RR2-CP-RM40-1

17.20 em

(43,8 cm)

20 em

(50,8 cm)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (5.5A)
a 240V (3A),
50 - 60Hz

9700

 RR2-CP-RM30-1

17.20 em

(43,8 cm)

20 em

(50,8 cm)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (5.5A)
a 240V (3A),
50- 60Hz

9400

 RR2-CP-RM20-1

43,8 cm (17,20 pol.)

20 em

(50,8 cm)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (4A)
a 240V (2A),
50 - 60Hz

9300

RR2-CP-RM10-1

17.20 em

(43,8 cm)

20 em

(50,8 cm)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (4A)
a 240V (2A),
50 - 60Hz

9200

RR2-CP-RS20-1

43,8 cm (17,20 pol.)

20 em

(50,8 cm)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (3A)
a 240V (1.5A),
50 - 60Hz

9100

RR2-CP-RS10-1

43,8 cm (17,20 pol.)

50,8 cm (20 pol.)

1.73 pol.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (3A)
a 240V (1.5A),
50 - 60Hz

Saídas de ar do aparelho

Quando o aparelho estiver montado num rack, certifique-se de que as saídas de ar do aparelho têm fluxo de ar suficiente da frente para trás.

Importante - Se as saídas de ventilação do aparelho estiverem bloqueadas, o aparelho pode ficar demasiado quente e ser danificado.

Os trilhos do aparelho e do rack foram testados em condições extremas e, quando instalados corretamente, não bloqueiam o fluxo de ar para o aparelho.

Esses aparelhos são projetados especificamente para instalar com esses trilhos.

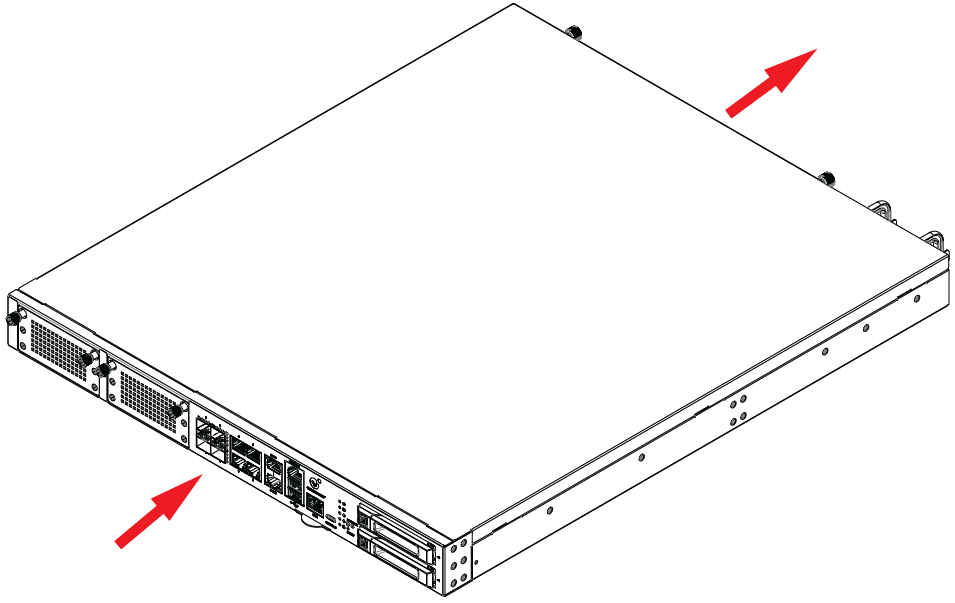

O aparelho mostrado é 9800, mas o fluxo de ar é o mesmo para todos os aparelhos.
