Hardware dos Appliances 9000

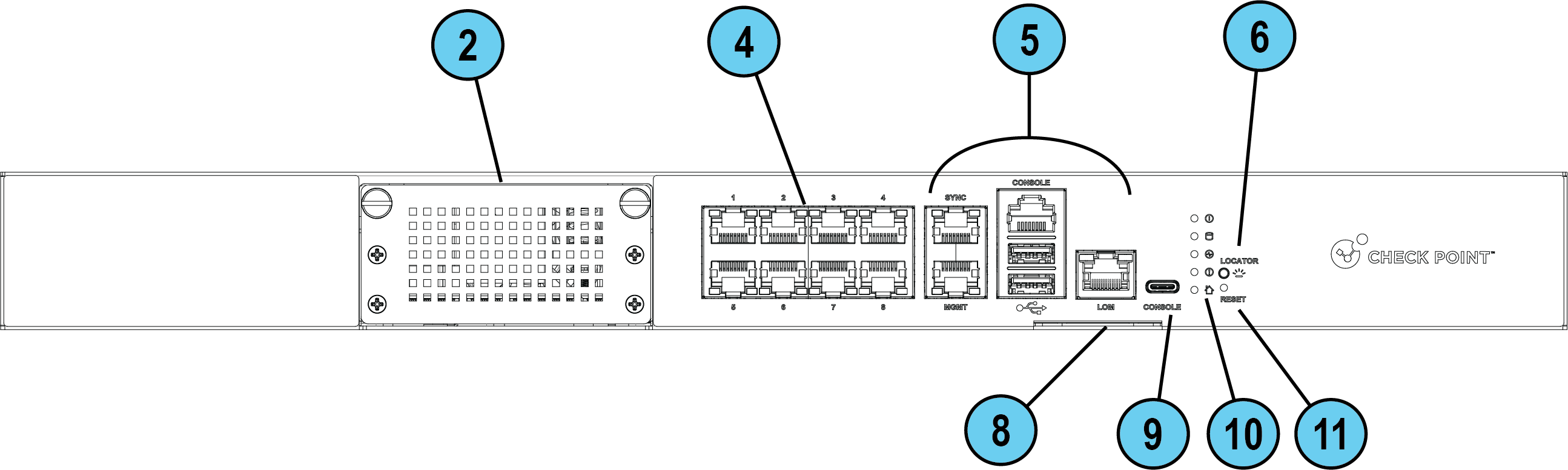

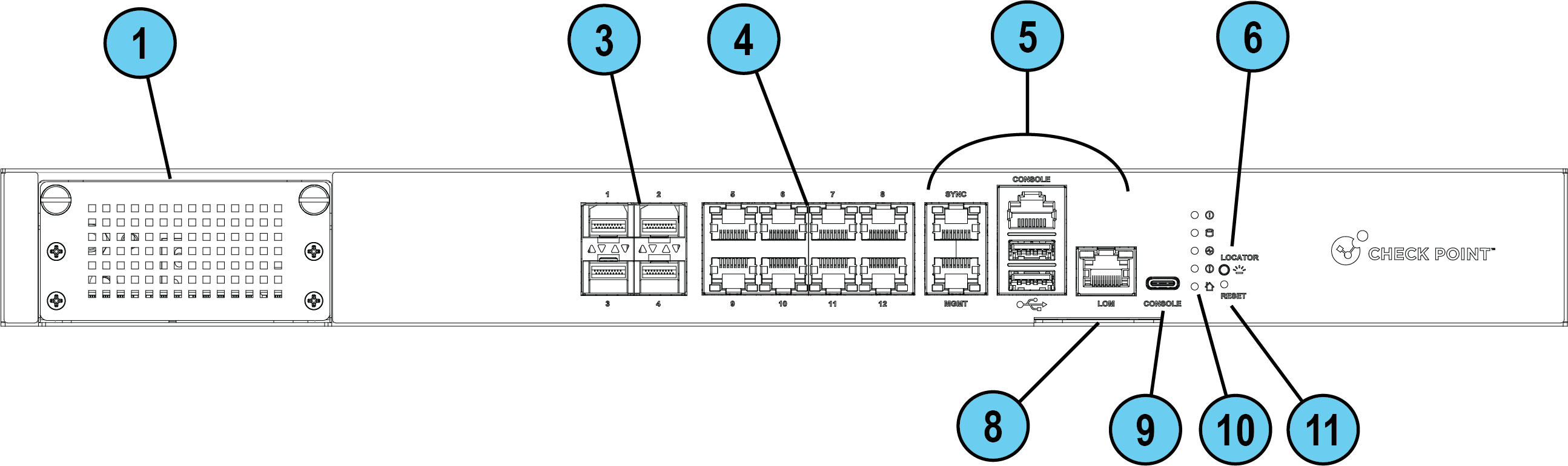

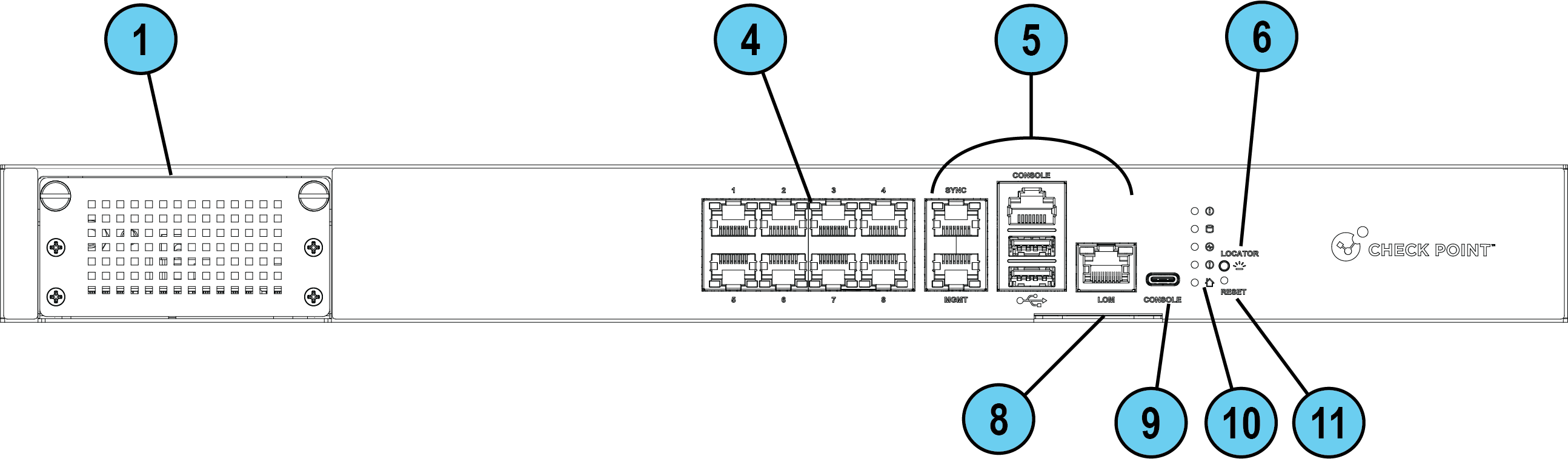

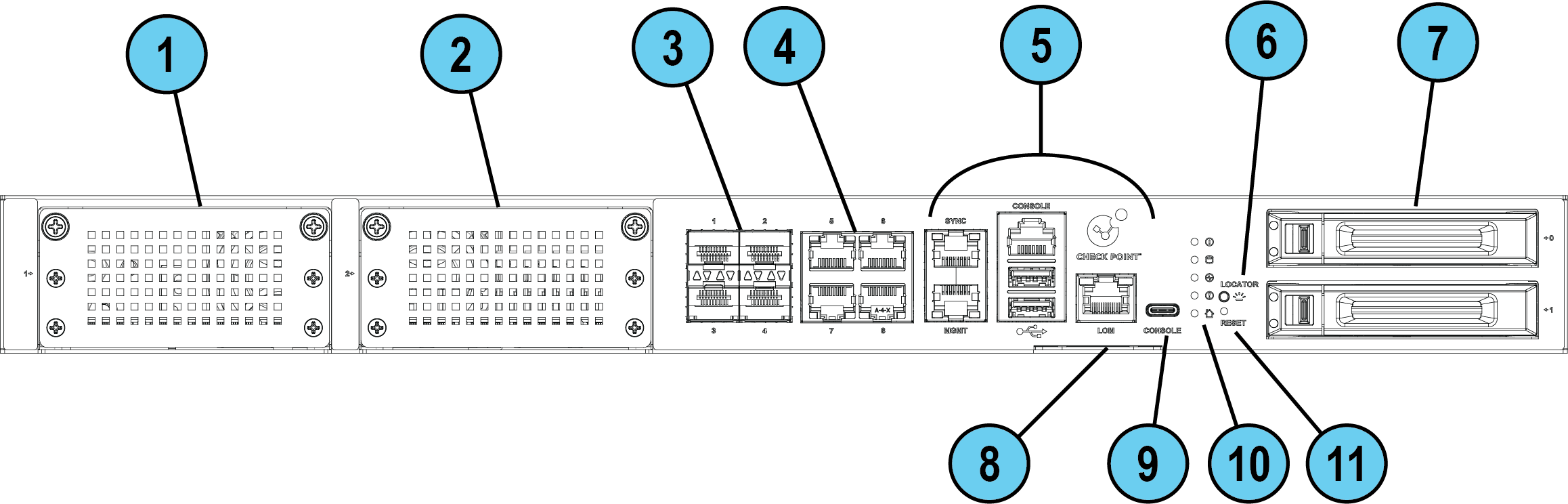

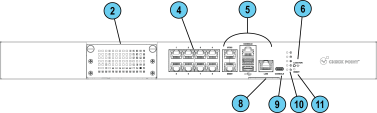

Painel Frontal

Item

Componente

Descrição

1

Placas de extensão de linhas

No SO Gaia no dispositivo 9800 / 9700 / 9400 / 9300, as portas nesta placa de linha de expansão recebem os nomes eth1-01, eth1-02, e assim por diante até a última porta.

As velocidades de porta para placas de linha suportadas nos dispositivos 9800 / 9700 / 9400 são: 1/10/25/40 / 100G

As velocidades de porta para placas de linha suportadas no dispositivo 9300 são: 1/10 / 25G

2

Placas de extensão de linhas

No SO Gaia no dispositivo 9800 / 9700, as portas nesta placa de linha de expansão recebem os nomes eth2-01, eth2-02, e assim por diante até a última porta.

As velocidades de porta para placas de linha suportadas nos dispositivos 9800 / 9700 são: 1/10/25/40 / 100G

No SO Gaia no dispositivo 9200 / 9100, as portas nesta placa de linha de expansão recebem os nomes eth1-01, eth1-02, e assim por diante até a última porta.

As velocidades de porta para placas de linha suportadas nos dispositivos 9200 / 9100 são: 1/10/25G

3

Portas de fibra 1/10G integradas

No SO Gaia no dispositivo 9800 / 9700 / 9400, essas portas recebem os nomes de eth1 para eth4.

Importante - Na configuração do Maestro, você não pode usar essas portas integradas. Você só deve usar as portas nas placas de linha suportadas.

4

Portas RJ45 1G integradas

No SO Gaia no dispositivo 9800 / 9700, essas portas recebem os nomes de eth5 para eth8.

No SO Gaia no dispositivo 9400 / 9300 / 9200 / 9100, essas portas recebem os nomes de eth5 para eth12.

Importante - Na configuração do Maestro, você não pode usar essas portas integradas. Você só deve usar as portas nas placas de linha suportadas.

5

Portas do dispositivo

 Veja: Portas do Painel Frontal - Use essas portas para conectar ao dispositivo.

6

Botão localizador

Liga e desliga o LED do sinalizador de localização no dispositivo.

7

2 Dispositivos de armazenamento

Em 9700 / 9800 aparelhos:

  • LED de alimentação (na parte superior):

    • Desligado - A alimentação do dispositivo de armazenamento está desligada

    • Ativado (Verde) - A alimentação do dispositivo de armazenamento está ativada

  • LED de atividade (na parte inferior):

    • Desligado - A alimentação do dispositivo de armazenamento está desligada

    • Ligado (verde piscando rapidamente) - Sincronização RAID

    • Ativado (Verde) - Dispositivo de armazenamento ocioso

8

Etiqueta de serviço

Um cartão deslizante que identifica o dispositivo e mostra seu número de série e endereço MAC.
Ele também contém um código QR que você pode digitalizar para integrar o dispositivo e visualizar a documentação.

9

Porta do console

Uma porta USB Tipo-C para uma conexão serial com o aparelho.

10

LEDs do sistema

Veja: LEDs do Sistema do Painel Frontal.

11

Redefinir

Insira um pino por 5 a 8 segundos para executar uma redefinição de hardware.

Portas do Painel Frontal

Item

Componente

Descrição

1

Sincronização de porta 1G

Sincronize com os membros do grupo.

2

Porta de console RJ45

Para uma conexão serial com o aparelho. Veja: Conectando-se à CLI do dispositivo

3

LED de atividade da porta

  • Desligado - Sem atividade

  • Ligado (Verde) - Atividade

4

LED de velocidade do link

  • Desligado - link de 10 Mbit

  • Ligado (Verde) - link de 100 Mbit

  • Ligado (âmbar) - link de 1000 Mbit

5

Gerenciamento de porta 1G

Para uma conexão Ethernet com um computador de gerenciamento remoto.

6

Portas USB

2 portas USB 3.0.

7

Porta LOM 1G

Porta LOM (Lights Out Management) para conectar à placa LOM. Opcional nos modelos Base.

LEDs do Sistema do Painel Frontal

Lenda

Item

Ícone

Componente

Descrição

1

Alimentação do sistema

  • Desligado - A alimentação do aparelho está desligada

  • Ligado (Verde) - A energia do aparelho está ligada

2

Atividade do dispositivo de armazenamento

  • Desativado - Nenhuma atividade do dispositivo de armazenamento

  • Verde piscando - Atividade de leitura/gravação

3

Status da fonte de alimentação

  • Desligado - Sem energia/sem status

  • Âmbar - Falha na fonte de alimentação detectada

  • Verde - Todas as fontes de energia estão funcionando corretamente

4

Alerta

  • Desligado - Não foram detectadas falhas

  • Vermelho piscando - Falha do sistema foi detectada

5

Sinalizador de localização

  • Desativado - O farol de localização está desativado

  • Azul piscante - O farol de localização está ativado no Portal Gaia ou no Gaia Clish

  • Azul sólido - O farol de localização está ativado com o botão Localizador

Você pode ativar/desativar o LED do Sinalizador de Localização das seguintes maneiras:

  • Com o botão no painel frontal

  • Com este comando Gaia Clish: set lcd location {on | off}

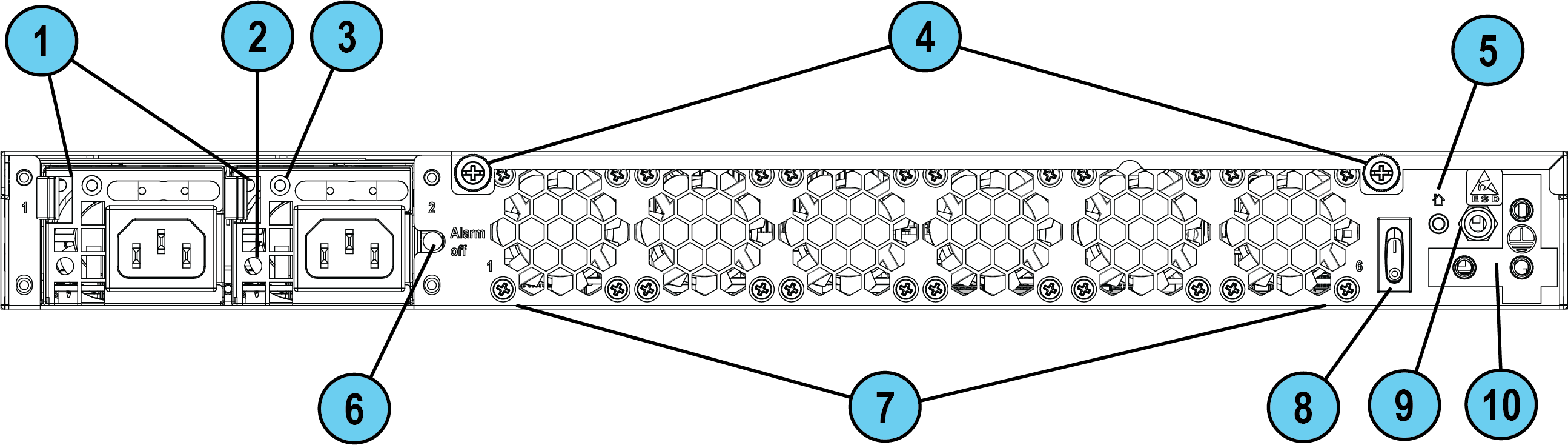

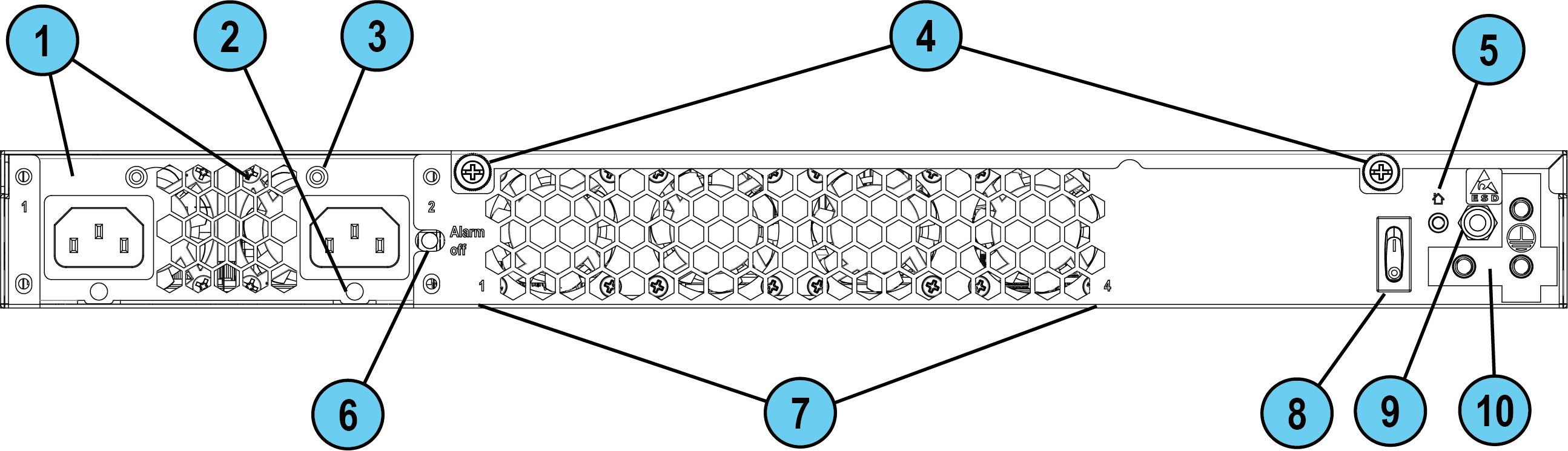

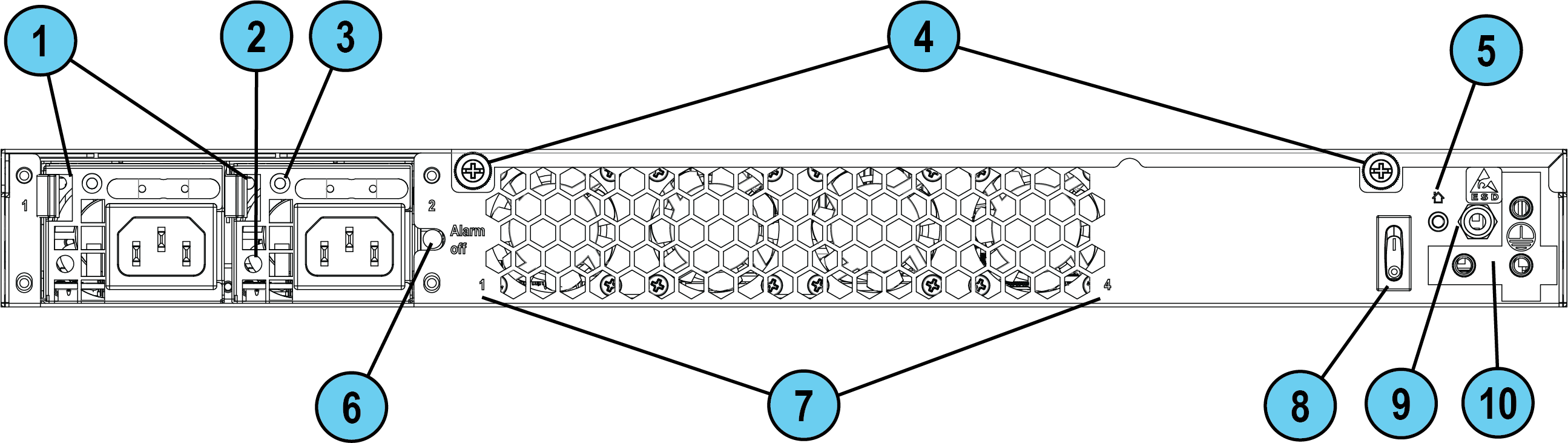

Painel Traseiro

Item

Componente

Descrição

1

Unidades de fonte de alimentação

Unidades de fonte de alimentação (PSUs) que você pode trocar a quente. Cada PSU se conecta a uma tomada elétrica.

As PSUs são numeradas da esquerda para a direita no sistema operacional como "Fonte de Alimentação #1" (esquerda) e "Fonte de Alimentação #2" (direita).
Por padrão, os modelos base têm apenas uma PSU.

Veja: Configuração e monitoramento de PSU.

2

 Ranhura para tiras de contenção Você pode usar travas de cabo para evitar a remoção acidental do cabo da fonte de alimentação.

3

 Indicador LED para cada unidade de fonte de alimentação

  • Desligado - Nenhum cabo de alimentação está conectado a nenhuma das PSUs do aparelho

  • Verde - O aparelho está ligado

  • Verde piscante - Os cabos de alimentação estão conectados a todas as PSUs, mas o aparelho está desligado

  • Âmbar - Nenhum cabo de alimentação está conectado à PSU, mas outras PSUs no dispositivo estão conectadas a um cabo de alimentação

  • Âmbar piscando - Aviso sobre um problema de hardware (alta temperatura, alta potência, alta corrente, ventilador lento) que pode levar a um problema com a PSU

  • Verde piscando rápido - PSU em atualização de firmware

4

 Parafusos para remoção da tampa superior Solte os parafusos para remover a tampa superior do aparelho.

5

 LED de localização

  • Desativado - O farol de localização está desativado

  • Azul piscante - O farol de localização está ativado no Portal Gaia ou no Gaia Clish

  • Azul sólido - O farol de localização está ativado com o botão Localizador

Observação - Desligue o LED do sinalizador de localização da mesma forma que o ativou.

6

 Botão de alarme desligado para unidades de fonte de alimentação

Se um cabo da fonte de alimentação não estiver conectado à tomada, um alarme soará continuamente. Pressione este botão para desligar o alarme. Observe que este botão funciona imediatamente após ligar o aparelho.

7

 Unidades de ventilador de resfriamento

As unidades são numeradas da esquerda para a direita; em dispositivos 1 9800 / 9700 é mais à esquerda e 6 mais à direita.

As unidades são numeradas da esquerda para a direita; em dispositivos 1 9400 / 9300 / 9200 / 9100 está mais à esquerda e 4 mais à direita.

8

 Interruptor de alimentação principal

Quando o aparelho estiver desligado, ligue-o.

Quando o aparelho está ligado, pressionar e soltar o interruptor inicia um processo de desligamento ordenado. Como alternativa, segurar o interruptor por 4 segundos força o desligamento da máquina.

9

 Ponto de aterramento ESD Ao fazer a manutenção do aparelho, conecte uma proteção ESD a esse ponto.

10

 Placa de aterramento metálica Usado para conectar o lug de aterramento.

Aterramento do Dispositivo

Antes de começar, verifique se você tem estes itens:

  • Dois parafusos de aterramento (marcados em um saco rotulado GND Parafusos (2) no saco do Kit de Montagem).

  • Um terminal de aterramento de dois furos listado pela UL, semelhante ao Panduit LCD6-38D-L.

  • Fio de aterramento de cobre 6 AWG (a cor do isolamento deve ser verde e amarela para atender ao requisito IEC/UL 62368-1 CL5.6.2.2 ou a cor do isolamento deve estar conforme os regulamentos elétricos locais).

  • Projeto de aterramento que esteja em conformidade com os códigos elétricos do país ou local.

  • Uma ferramenta de friso de arame adequada para o tipo de aterramento.

  • Uma chave de fenda adequada para os parafusos de aterramento.

Pré-requisitos:

  1. Insira o fio de aterramento no lug (conector).

  2. Use a ferramenta de crimpagem para cravar a alça no fio de aterramento.

  3. Coloque a chave de fenda perto do painel traseiro do aparelho.

  4. Coloque os dois parafusos de aterramento perto do painel traseiro do aparelho.

Procedimento:

  1. No painel traseiro do aparelho, localize a placa de aterramento metálica (na extremidade direita).

  2. Fixe a alça de aterramento à placa de aterramento.

    Você pode fixá-lo vertical ou horizontalmente.

  3. Certifique-se de que os dois furos no terminal de aterramento estejam alinhados com os furos correspondentes na placa de aterramento.

  4. Insira o primeiro parafuso de aterramento através de um dos furos no lug de aterramento para que ele vá para o furo correspondente na placa de aterramento.

  5. Usar uma chave de fenda para apertar o primeiro parafuso (torque máximo de 6 kgf×cm).

  6. Inserir o segundo parafuso de aterramento através do segundo furo na alça de aterramento para que ele vá para o furo correspondente na placa de aterramento.

  7. Use uma chave de fenda para apertar o segundo parafuso (torque máximo de 6 kgf×cm).

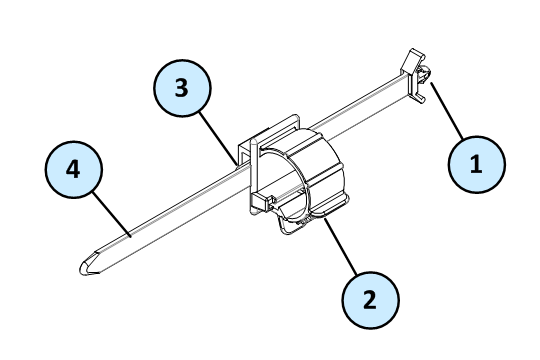

Instalando a contenção do cabo de alimentação

Você pode usar a retenção do cabo de alimentação para evitar a remoção acidental do cabo de alimentação:

Legenda

Item

Descrição

1

Âncora de contenção

2

Laço do cabo

3

Guia da faixa de restrição

4

Faixa de retenção

Diagramas para diferentes modelos de aparelhos:

9800 / 9700 / 9400 / 9300

9200 / 9100

Legenda

Item

Descrição

1

Ranhura para faixas de contenção

2

Entrada da fonte de alimentação

Para instalar a contenção do cabo de alimentação:

  1. Se um cabo de alimentação estiver conectado à entrada da fonte de alimentação, desconecte-o.

  2. Encontre o slot da faixa de retenção na parte superior da entrada da fonte de alimentação.

  3. Certifique-se de que o laço do cabo na retenção está virado para a entrada da fonte de alimentação.

  4. Insira a âncora da tira de retenção no slot até que ela se encaixe e trave.

  5. Conecte o cabo de alimentação à entrada da fonte de alimentação.

  6. Puxe a aba de retenção para o lado para mover o laço do cabo na faixa de retenção.

  7. Mova o loop do cabo até que você possa enrolá-lo ao redor do cabo de alimentação, conforme mostrado na figura a seguir.

  8. Insira o lado aberto do cabo no slot de loop até que ele fique apertado contra o cabo de alimentação.

Verifique se o loop do cabo está preso e se o cabo de alimentação não pode ser removido.

9800 / 9700 / 9400 / 9300

9200 / 9100

Gerenciamento de Lights Out

O cartão Check Point Lights Out Management (LOM) permite que você use um canal de gerenciamento dedicado para controlar remotamente os dispositivos Check Point. O gerenciamento de luzes apagadas também pode funcionar quando o aparelho está desligado ou não responde. No entanto, o aparelho deve estar ligado a uma fonte de alimentação.

Para obter mais informações sobre o Gerenciamento de Luzes Apagadas, consulte Lights Out Management (LOM) HTML5-based Card Administration Guide.

BIOS redundante duplodupla

Para garantir a resiliência em caso de falha do BIOS, os appliances são equipados com duas imagens redundantes do BIOS.

Se um dispositivo encontrar uma falha no BIOS, ele inicializará a partir de uma imagem de BIOS somente leitura de recuperação que habilita a funcionalidade completa do dispositivo.

Estas notificações aparecem no caso de uma falha do BIOS:

  • O LED de alerta do aparelho no painel frontal pisca em vermelho.

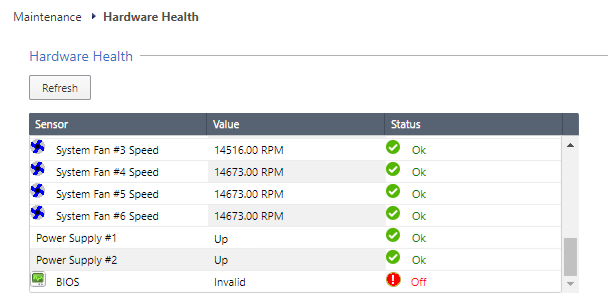

  • A página Gaia Portal > Maintenance > Hardware Health mostra que o sensor do BIOS é Inválido e seu status é Desativado.

    Exemplo (de um dispositivo 9800):

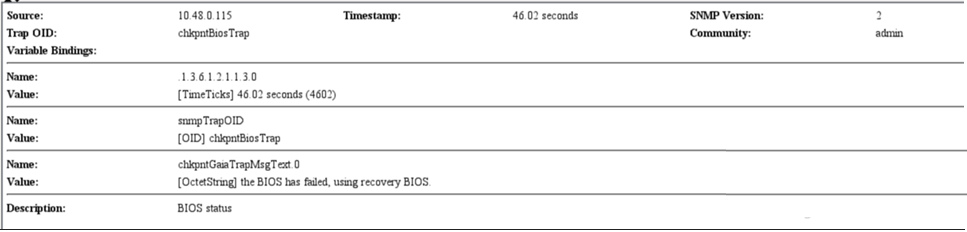

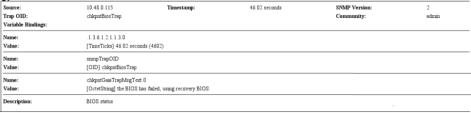

  • Uma mensagem de interceptação SNMP é enviada (se a interceptação foi configurada biosFailure no Gaia Portal ou no Gaia Clish).

    Exemplo:

Para se recuperar de uma falha do BIOS, consulte sk108517 ou entre em contato com Check Point Support. O dispositivo está totalmente funcional até que a recuperação do BIOS seja concluída. Observe que pode levar alguns minutos para que ele inicialize no modo de recuperação do BIOS.

Configuração e monitoramento de PSU

Estas são as configurações de PSU suportadas para os modelos de aparelhos e tipos de PSU:

Tipo de PSU

9800 MaisPlus

9700 MaisPlus

9400 MaisPlus

9300 MaisPlus

9800 Base 9800

9700 Base 9700

9400 Base 9400

9300 Base 9300

9200 MaisPlus

9200 Base 9200

9100 MaisPlus

9100 Base 9100

PSU CA

2 PSUs

1 PSU (a segunda PSU é opcional)

2 PSUs internas

DC PSU

2 PSUs

1 PSU (a segunda PSU é opcional)

N/A

Importante - Todas as PSUs em um dispositivo devem ser do mesmo tipo: todas CA ou todas CC.

Importante - Ao usar PSUs DC, a fonte de alimentação DC deve ser aterrada.



PSU LED

LED de alerta

Alarme SNMP

Quando uma PSU funciona corretamente

Verde (CA PSU - todos os modelos)

Azul (DC PSU - 9700 / 9800)

Verde (DC PSU - 9300 / 9400)

Não pisca devido a um problema com a fonte de alimentação
(ainda pode piscar devido a outros erros)

Sem alarme SNMP

Quando uma fonte de alimentação
não funciona corretamente

Âmbar (CA PSU - todos os modelos)

Vermelho (DC PSU - todos os modelos)

Pisca devido a um problema de PSU

O alarme SNMP é enviado

Para monitorar as PSUs na CLI:

  1. Conecte-se à linha de comando no dispositivo.

  2. Faça login no Gaia Clish.

  3. Executar:

    show sysenv ps

    Exemplo de saída de um dispositivo 9800:

    Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

    Onde:

    Coluna

    Descrição

    Name

    Fonte de Alimentação #1 - A PSU no slot PSU superior.

    Fonte de Alimentação #2 - A PSU no slot PSU inferior.

    Value

    Cima - O slot PSU contém uma PSU e está ativo.

    Down - O slot PSU contém uma PSU, mas não está conectado a uma fonte de energia.

    Vazio - Não há nada no slot do PSU.

    Dummy - O slot da fonte de alimentação contém um preenchimento fictício. Os modelos básicosBase com apenas 1 PSU têm um enchimento fictício na 2ª PSU.

    Unit

    Cima/Baixo - As PSUs são para cima ou para baixo.

    Type

    Alimentação - O tipo de sensor é "fonte de alimentação".

    Status

    0 - Nenhum problema encontrado.

    1 - Erro.

    Maximum

    Minimum

    Os limiares máximos e mínimos.

    As PSUs são medidas apenas como para cima ou para baixo.

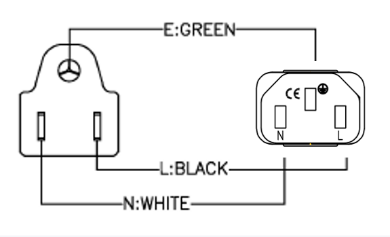

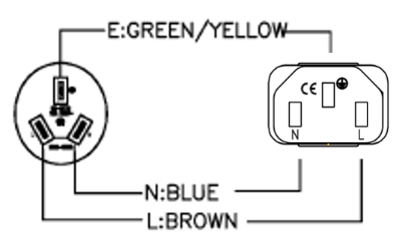

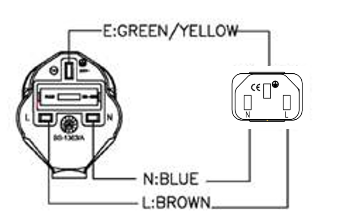

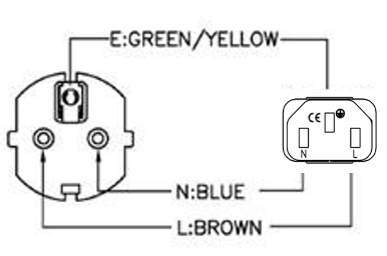

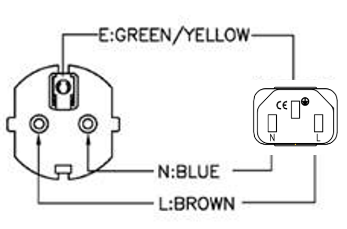

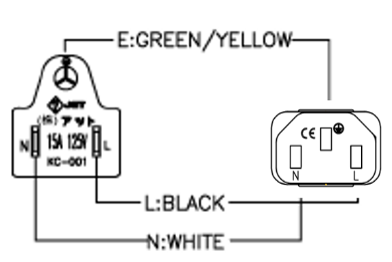

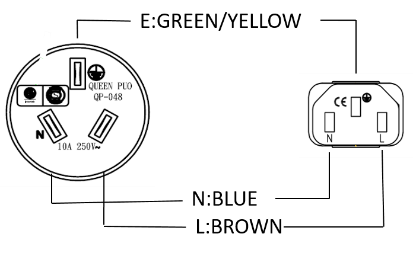

Cabos de Alimentação AC

Os cabos de alimentação CAAC fornecidos são específicos para a região geográfica.

Estes são alguns dos cabos de alimentação disponíveis.

Região

Ficha

Conector

Cabo

Diagrama

UE

QP-004,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

Austrália

QP-003,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

Reino Unido

QP-026,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

NOS

QP-02,

10A

125V~

QP-007,

10A

125V~

SJT 18AWG

3º

105°C

NOS

QP-02,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3º

105°C

NOS

QP-055,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3º

105°C

Japão

QP-005,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

Índia

QP-013,

16A

250V~

QP-007,

10A

250V~

3INR

3G

0,75 milímetros2

China

QP-012,

10A

250V~

QP-007,

10A

250V~

VCTF

3G

2mm2

Israel

QP-029R,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

África do Sul

YP-80,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

Argentina

QP-048,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75 milímetros2

Substituindo e atualizando componentes

Os aparelhos têm peças que você pode substituir facilmente para minimizar o tempo de inatividade.

Há também componentes que você pode instalar para atualizar o dispositivo.

Estas peças e componentes podem ser utilizados com o aparelho:

  • Trilhos telescópicos

  • Placas de linha

  • Transceptores

  • Unidades de fonte de alimentação CAAC e CCDC

  • Dispositivos de armazenamento

  • Aplicações do Sistema

  • Gerenciamento de Luzes Apagadas - Nos aparelhos 9800 Base / 9700 Base / 9400 Base / 9300 Base / 9200 Base / 9100 Base, a Placa LOM é opcional.

Para obter mais informações sobre como instalar essas peças e componentes, consulte a página sk181698inicial do dispositivo.

Aviso - A menos que seja orientado a fazê-lo pela Check Point Software Technologies Ltd., você está proibido por contratos de garantia e suporte de substituir quaisquer peças.
