Montaje de los dispositivos en un bastidor

Puede instalar su Dispositivo de la serie 9000 con el hardware de montaje en rack. Consulte Montaje en bastidor para dispositivos Check Point para conocer el procedimiento.

Especificaciones del dispositivo

Dispositivo

Modelo Regulado

Ancho

Profundidad

Altura

U

Funcionamiento Máximo

Temperatura

Fuente de Alimentación Eléctrica

Especificaciones

9800

 RR2-CP-RM40-1

17,20 pulg.

(43,8 cm)

20 pulg.

(50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (5,5A)
a 240V (3A),
50 - 60Hz

9700

 RR2-CP-RM30-1

17,20 pulg.

(43,8 cm)

20 pulg.

(50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (5,5A)
a 240V (3A),
50- 60Hz

9400

 RR2-CP-RM20-1

17,20 pulg. (43,8 cm)

20 pulg.

(50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (4A)
a 240V (2A),
50 - 60Hz

9300

RR2-CP-RM10-1

17,20 pulg.

(43,8 cm)

20 pulg.

(50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (4A)
a 240V (2A),
50 - 60Hz

9200

RR2-CP-RS20-1

17,20 pulg. (43,8 cm)

20 pulg.

(50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (3A)
a 240V (1,5A),
50 - 60Hz

9100

RR2-CP-RS10-1

17,20 pulg. (43,8 cm)

20 pulg. (50,8 cm)

1,73 pulg.

(4,4 cm)

1U

32°F - 104°F
0°C - 40°C

De 100V (3A)
a 240V (1,5A),
50 - 60Hz

Rejillas de ventilación del dispositivo

Cuando el dispositivo esté montado en un bastidor, asegúrese de que haya suficiente circulación de aire del frente a la parte posterior en los orificios de ventilación.

Importante - Si las rejillas del dispositivo se bloquean, el dispositivo podría recalentarse y sufrir daños.

El dispositivo y los rieles del bastidor se han probado en condiciones extremas y, cuando se instalan correctamente, no bloquean el flujo de aire hacia el dispositivo.

Que está diseñado específicamente para estos rieles o guías.

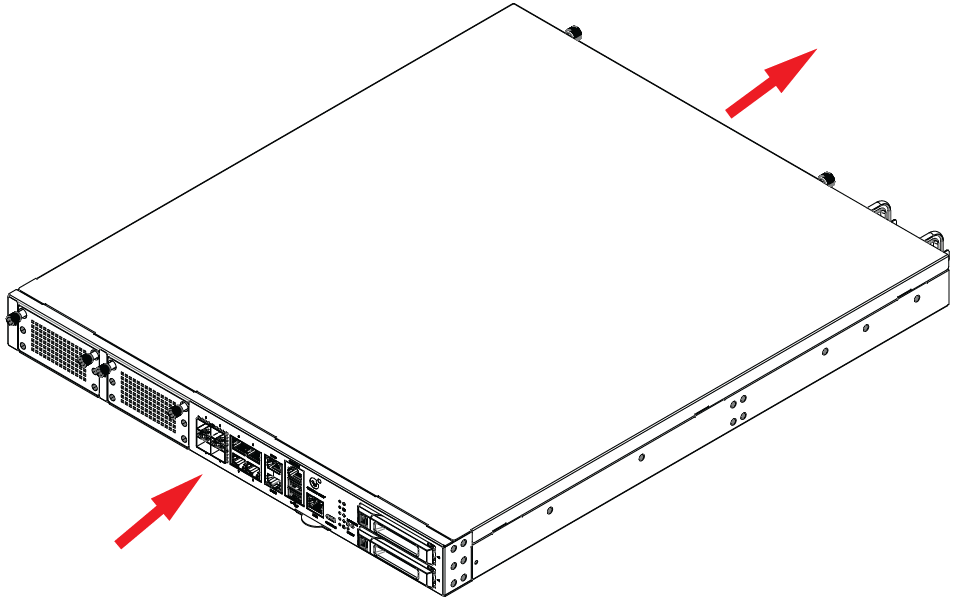

El dispositivo mostrado es el 9800, pero el caudal de aire es el mismo para todos los dispositivos.
