Montagem dos Dispositivos 3900
Montagem do dispositivo 3920/3950 em uma parede
Para montar o dispositivo 3920/3950 em uma parede:
-
Preparar os acessórios do kit de montagem na parede: parafusos, buchas e o adesivo de marcação para montagem, localizados na caixa do dispositivo.
-
Coloque o adesivo de montagem na parede e faça dois furos para os parafusos. Certifique-se de que os orifícios estejam alinhados com as marcações do adesivo.
-
Insira as 2 buchas nos orifícios perfurados na parede.
-
Prenda os 2 parafusos do kit de acessórios na parede. Certifique-se de que haja um espaço de 2 a 3 mm entre a cabeça do parafuso e a parede.
-
Montar o dispositivo nos parafusos.
Montagem do dispositivo 3970/3980 em um rack
Para montar o dispositivo em um rack, prenda os suportes de montagem de orelha nos lados esquerdo e direito da frente do aparelho e, em seguida, prenda os suportes no rack usando parafusos de poste de rack.
|

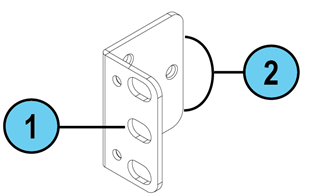

Item |
Descrição do hardware |
Usar |
|---|---|---|
|
1 |
Furos de montagem do poste do rack para os parafusos de montagem do rack |
Trava o dispositivo no rack quando os parafusos são apertados |
|
2 |
Furos para parafusos do suporte de montagem auricular |
Fixa o suporte de montagem auricular ao dispositivo |

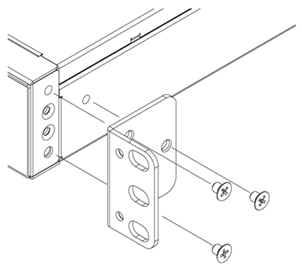

Para fixar os suportes de montagem auricular no dispositivo:
-
Posicionar o suporte de montagem auricular na lateral do dispositivo, próximo ao painel frontal.
-
Fixar o suporte de montagem auricular usando os três parafusos de suporte de montagem auricular do kit de acessórios.
-
Executar as etapas 1 a 2 novamente para o outro lado do dispositivo.
Para instalar o dispositivo no rack:
-
Fixar os suportes de montagem auriculares ao poste do rack com os parafusos e porcas fornecidos.
-
Seguir as instruções de montagem em rack para concluir a instalação.
Montagem do dispositivo 3920/3950 em um rack
Você pode instalar seu dispositivo 3920/3950 com os seguintes acessórios opcionais de hardware de montagem em rack (em vez do hardware de montagem em parede fornecido):
-
Suportes de orelha - Permitem instalar um aparelho em um rack de 19".
-
Prateleira de montagem em rack - Pode conter um ou dois dispositivos em uma instalação lado a lado (dupla) em um rack de 19".
Veja Rack Mounting Guide para os procedimentos.
Você pode instalar um único dispositivo 3920/3950 em um rack de 19" com hardware de suporte de orelha (como um acessório opcional em vez do hardware de montagem na parede fornecido).
Veja Rack Mounting Guide para o procedimento.
Especificações físicas dos aparelhos 3900
Estas são as especificações físicas dos dispositivos Check Point 3900.
|
Dispositivo |
Modelo Regulado |
Largura |
Profundidade |
Altura |
Faixa de temperatura operacional |
Especificações elétricas |
|---|---|---|---|---|---|---|
|
3920 |
T91 |
8,268 pol (21 cm) |
7,638 pol (19,4 cm) |
1,673 pol (4,25 cm) |
32°F - 104°F 0°C - 40°C |
100 V (2,0 A) - 240 V (2,0 A) 50-60Hz |
|
3950 |
T92 |
8,268 pol (21 cm) |
8,264 pol (20,99 cm) |
1,673 pol (4,25 cm) |
32°F - 104°F 0°C - 40°C |
100 V (2,0 A) - 240 V (2,0 A) 50-60Hz |
|
3970 / 3980 |
T93 |
16,929 pol (43 cm) |
11,811 pol (30 cm) |
1,74 pol (4,42 cm) |
32°F - 104°F 0°C - 40°C |
100 V (3,15 A) - 240 V (3,15 A) 50-60Hz |
Saídas de ar do aparelho
Certifique-se de que as saídas de ar do dispositivo tenham fluxo de ar suficiente da frente para trás quando o dispositivo 3920 / 3950 / 3970 / 3980 estiver montado em um rack.
|
|
Importante - Se as aberturas do dispositivo estiverem bloqueadas, o dispositivo pode ficar muito quente e pode ser danificado. |
O dispositivo e as montagens em rack foram testados em condições extremas e não bloqueiam o fluxo de ar para o dispositivo.
O fluxo de ar em 3900 dispositivos (o dispositivo mostrado é 3920):
