Montaje de dispositivos 3900
Montaje en pared de dispositivos 3920 / 3950
Para montar dispositivos 3920 / 3950 en una pared:
-
Prepare los accesorios del kit de montaje en pared: los tornillos, los tornillos de anclaje y la pegatina de montaje en pared que se encuentran en la caja del dispositivo.
-
Coloque la pegatina de montaje en pared y taladre dos orificios para los tornillos. Asegúrese de que los orificios estén alineados con las marcas de la pegatina.
-
Introduzca los 2 tornillos de anclaje en los orificios taladrados en la pared.
-
Fije los 2 tornillos del kit de accesorios a la pared. Asegúrese de que quede un espacio de unos 2-3 mm entre la cabeza del tornillo y la pared.
-
Monte el dispositivo sobre los tornillos.
Montaje de dispositivos 3970 / 3980 en un bastidor
Para montar dispositivos 3970 / 3980 en un bastidor, coloque los soportes laterales en ambos lados de la parte frontal del dispositivo y, a continuación, fíjelos al bastidor con los tornillos de los montantes.
|

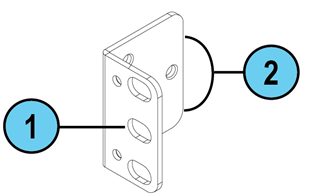

Elemento |
Descripción de los elementos de sujeción |
Uso |
|---|---|---|
|
1 |
Orificios de montaje en los montantes del bastidor para los tornillos de fijación al bastidor |
Al colocar los tornillos y apretarlos, el dispositivo se fija firmemente en el bastidor |
|
2 |
Orificios para los tornillos de los soportes laterales |
Fija el soporte lateral al dispositivo |

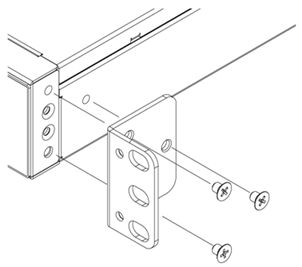

Para fijar los soportes laterales al dispositivo:
-
Coloque uno de los soportes laterales en un lado del dispositivo, cerca del panel frontal.
-
Fije el soporte lateral con los tres tornillos correspondientes del kit de accesorios.
-
Repita los pasos 1-2 en el otro lado del dispositivo.
Para instalar el dispositivo en el bastidor:
-
Fije los soportes laterales al montante del bastidor con los tornillos y tuercas suministrados.
-
Para completar la instalación, siga las instrucciones de montaje en bastidor.
Montaje de dispositivos 3920 / 3950 en un bastidor
Puede instalar su dispositivo 3920 / 3950 con los siguientes elementos de sujeción opcionales para montajes en bastidor (en lugar de con los elementos de sujeción suministrados para montajes en pared):
-
Soportes laterales: permiten instalar un dispositivo en un bastidor de 19 pulgadas (aprox. 48 cm).
-
Estante para montaje en bastidor: admite uno o dos dispositivos en una instalación doble (en paralelo) en un bastidor de 19 pulgadas (aprox. 48 cm).
Consulte la Rack Mounting Guide para obtener información sobre el procedimiento.
Puede instalar un único dispositivo 3920 / 3950 en un bastidor de 19 pulgadas (aprox. 48 cm) con soportes laterales (como accesorio opcional en lugar de los elementos de sujeción suministrados para montajes en pared).
Consulte la Rack Mounting Guide para obtener información sobre el procedimiento.
Especificaciones físicas de los dispositivos 3900
Estas son las especificaciones físicas de los dispositivos 3900 de Check Point.
|
Dispositivo |
Modelo Regulado |
Ancho |
Profundidad |
Altura |
Rango de temperatura de funcionamiento |
Especificaciones eléctricas |
|---|---|---|---|---|---|---|
|
3920 |
T91 |
21 cm (8,268 pulg.) |
19,4 cm (7,638 pulg.) |
4,25 cm (1,673 pulg.) |
32 °F - 104 °F 0 °C - 40 °C |
100 V (2,0 A) - 240 V (2,0 A) 50-60 Hz |
|
3950 |
T92 |
21 cm (8,268 pulg.) |
20,99 cm (8,264 pulg.) |
4,25 cm (1,673 pulg.) |
32 °F - 104 °F 0 °C - 40 °C |
100 V (2,0 A) - 240 V (2,0 A) 50-60 Hz |
|
3970 / 3980 |
T93 |
43 cm (16,929 pulg.) |
30 cm (11,811 pulg.) |
4,42 cm (1,74 pulg.) |
32 °F - 104 °F 0 °C - 40 °C |
100 V (3,15 A) - 240 V (3,15 A) 50-60 Hz |
Rejillas de ventilación del dispositivo
Cuando el dispositivo 3920 / 3950 / 3970 / 3980 esté montado en un bastidor, asegúrese de que las rejillas de ventilación del dispositivo tengan un flujo de aire adecuado de adelante hacia atrás.
|
|
Importante: Si las rejillas del dispositivo se bloquean, el dispositivo podría recalentarse y sufrir daños. |
El dispositivo y los soportes de montaje en bastidor se han probado en condiciones extremas y no obstruyen el flujo de aire hacia el dispositivo.
El flujo de aire en dispositivos 3900 (el dispositivo que se muestra es el 3920):
