19000/29000硬體設備

前面板

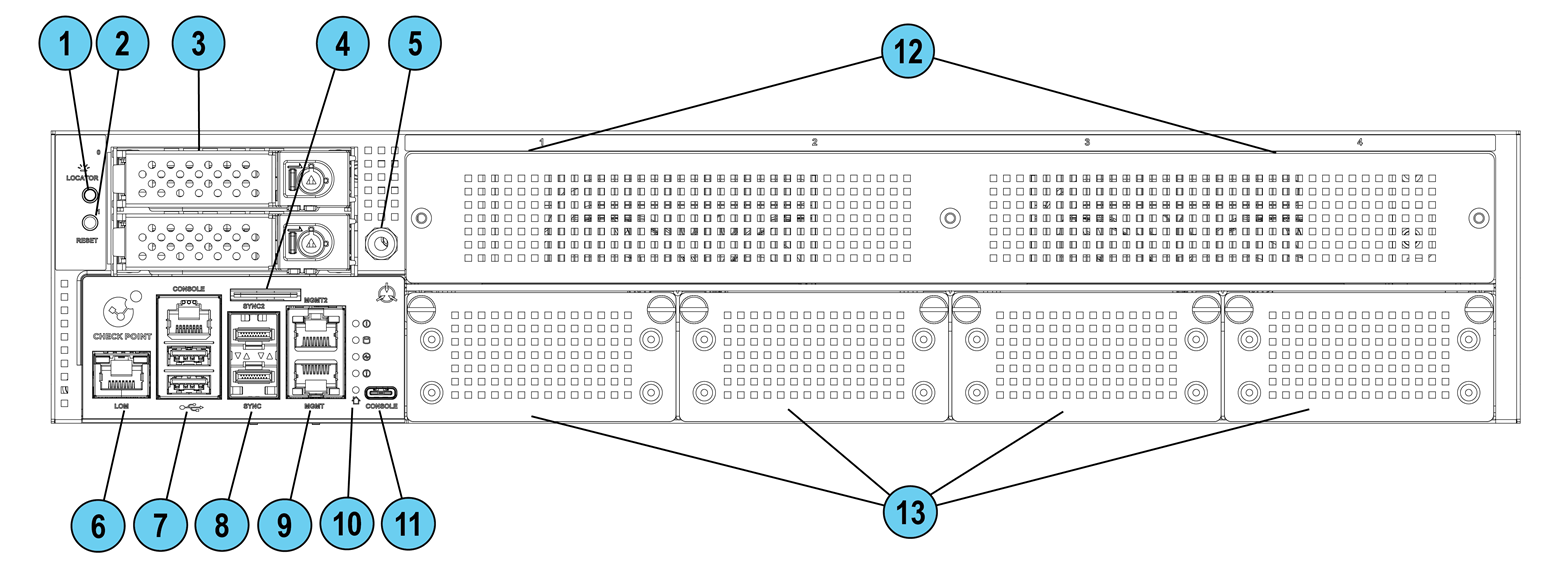

19200

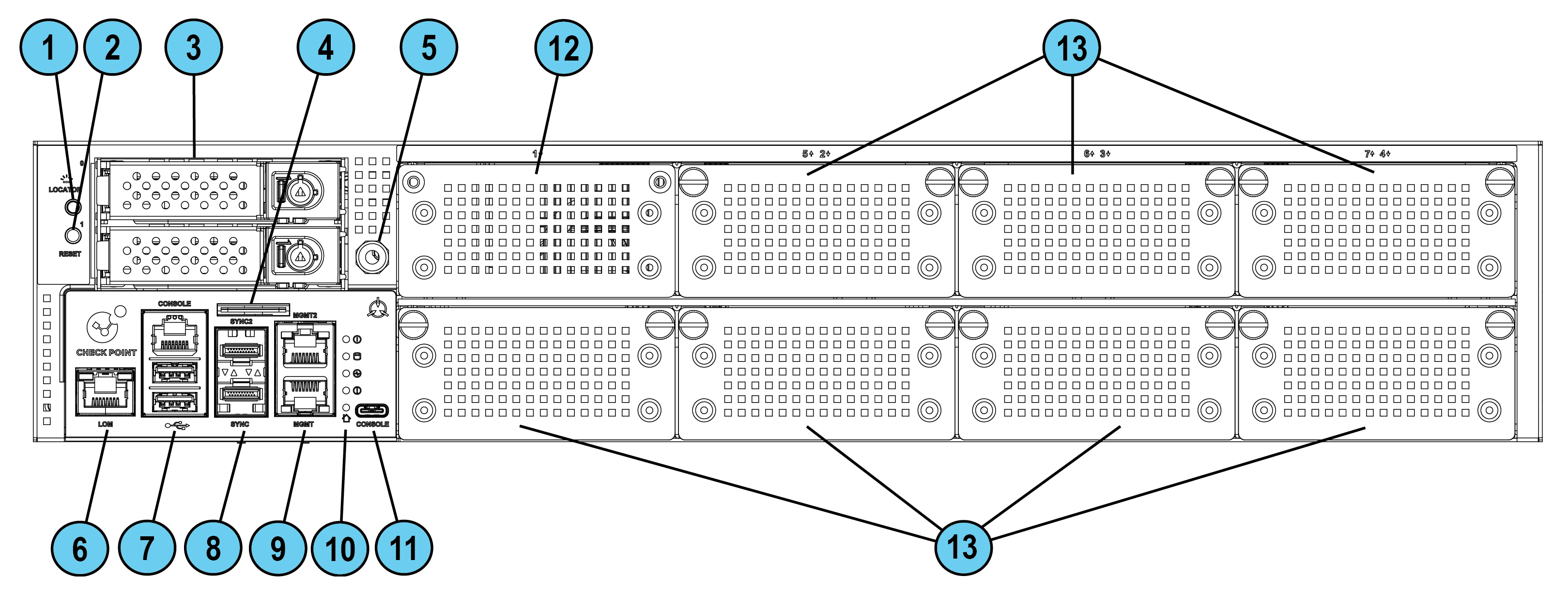

29100/29200

項目

元件

說明

1

「定位器」按鈕

開啟和關閉設備中的定位指標LED指示燈。

2

重設

插入針5到8秒以執行硬體重設。

3

雙儲存裝置

  • 活動LED指示燈（左方）：

    • 熄滅 - 儲存裝置無活動

    • 亮起（琥珀色快速閃爍）- 儲存裝置有活動

    • 亮起（琥珀色慢速閃爍）- 儲存裝置有活動

  • 電源LED指示燈（右方）

    • 熄滅 - 儲存裝置電源已斷開

    • 亮 (綠色) -　儲存裝置電源已開啟

4

服務標記

滑出卡，用於識別設備及顯示其序號和MAC位址。

通常包含一個QR碼，掃描後可安裝設備、檢視文件。

5

ESD接地點

維修設備時，請將ESD腕帶連接此點。

6

LOM連接埠

LOM（遠端控制管理）連接埠，用於連接LOM卡。

備註-19200/29100/29200基本設備不一定需要使用LOM卡。

7

RJ45主控台連接埠和
2組USB 3.2 Gen 1x1連接埠

用於與設備序列連線的RJ45連接埠。
USB 3.2 Gen 1x1連接埠向下相容USB 2.0。

8

2 同步處理連接埠

用於同步叢集的連接埠

設定選項：

  • 用於以下兩個連接埠之一 -Sync或Sync2。

  • 在兩個連接埠之間（Sync與Sync2）建立連結，同步備援。

參閱同步連接埠指示燈。

9

2 管理連接埠

用於在此設備管理Gaia作業系統的連接埠

設定選項：

  • 用於以下兩個連接埠之一 - Mgmt或Mgmt2。

  • 在兩個連接埠之間（Mgmt與Mgmt2）建立連結，同步備援。

參閱管理連接埠指示燈。

10

系統指示燈

參閱系統指示燈。

11

USB Type-C連接埠

用於與設備的序列連線。

12

無法使用的擴充插槽

未使用擴充插槽。

13

擴充網路卡

在設備的Gaia作業系統中，介面名稱指定如下：

19200：

  • 底部插槽（由左至右）：

    eth1-0X、eth2-0X、eth3-0X和eth4-0X。

29100/29200：

  • 頂端插槽（由左至右）：

    eth5-0X、eth6-0X和eth7-0X。

  • 底部插槽（由左至右）：

    eth1-0X、eth2-0X、eth3-0X和eth4-0X。

連接埠速度和連接埠活動指示燈的說明請參閱以下相關章節 安裝與移除網路卡 。

前面板指示燈

同步連接埠指示燈

項目

元件

說明

1

連接埠活動指示燈
（SYNC 底部連接埠）

  • 熄滅 - 無活動

  • 亮燈（綠色）- 已連結

  • 閃爍（綠色）- 活動中

2

連接埠活動指示燈
（頂端連接埠SYNC2）

3

連線速度指示燈
（底部連接埠SYNC）

  • 熄滅 - 選擇1 Gbit/s以下的資料速率

  • 亮起（琥珀色）- 選擇10 Gbit/s的資料速率

  • 亮起（藍色）- 選擇25 Gbit/s的資料速率

4

連線速度指示燈
（頂端連接埠SYNC2）

管理連接埠指示燈

項目

元件

說明

1

連接埠活動指示燈
（MGMT 底部連接埠）

  • 熄滅 - 無活動

  • 亮燈（綠色）- 已連結

  • 閃爍（綠色）- 活動中

2

連接埠活動指示燈
（頂端連接埠MGMT2）

3

連線速度指示燈
（底部連接埠MGMT）

  • 關閉

  • 亮起（綠色）- 選擇1 Gbit/s的資料速率

  • 亮起（琥珀色）- 選擇10 Gbit/s的資料速率

4

連線速度指示燈
（頂端連接埠MTMT2）

系統指示燈

項目

圖示

元件

說明

1

系統電源

  • 熄滅 - 系統關機

  • 亮起 (綠色) - 系統電源已開啟

2

儲存裝置活動

  • 熄滅 - 儲存裝置無活動

  • 亮起 (橙色) - 讀/寫活動

3

電源狀態

  • 熄滅 - 無電源/無狀態

  • 橙色 - 偵測到電源故障

  • 綠色 - 所有電源工作正常

4

警示

  • 熄滅 - 未偵測到故障

  • 紅色閃爍 - 偵測到系統故障

5

定位指標

  • 熄滅 - 定位指標已關閉

  • 閃爍藍色 - 透過Gaia Portal或Gaia Clish開啟定位指標

  • 持續藍色 - 已透過Locator按鈕開啟定位指標

注意 - 按照開啟定位指標的方式關閉該指標

後面板

19200/29100/29200

項目

元件

說明

1

接地耳

用於連結接地。

2

蓋板螺絲

將螺絲鬆開，移開設備蓋板。

3

ESD接地點

維修設備時，請將ESD腕帶連接此點。

4

位置指示燈

  • 熄滅 - 定位指標已關閉

  • 閃爍藍色 - 透過Gaia Portal或Gaia Clish開啟定位指標

  • 持續藍色 - 已透過Locator按鈕開啟定位指標

註：以同樣方式關閉之前開啟的位置指示燈。

5

散熱風扇裝置的拇指螺絲

鬆開螺絲，從設備拆下散熱風扇裝置。

6

散熱風扇裝置

單元自右至左編號：1、2、3、4組，每組兩個（一個在內部、一個在外部），總共8個風扇。

檢查CLI中的硬體感應器時，其名稱為「Fan1_IN」和「FAN1_OUT」......「Fan4_IN」和「Fan4_OUT」。

請參閲散熱風扇單元命名慣例。

7

主電源開關

設備關閉時，請將其開啟。

設備電源開啟時，按下並鬆開開關后，關機流程會依序進行。或者，按住開關4秒可強制關閉電腦。

8

電源供應器的警報關閉按鈕

如果電源線未連接插座，警報會持續發出聲音。按下此按鈕可關閉警報。請注意，開啟設備電源後，此按鈕可立即正常運作。

9

所有電源供應器的LED指示燈

  • 熄滅 - 系統的任何PSU均未連接電源線。

  • 綠色 - 系統已開啟。

  • 綠色閃爍 - 電源線已連接至所有PSU，但系統關閉

  • 琥珀色 - PSU未連接電源線，但系統的其他PSU已連接電源線

  • 琥珀色閃爍 - 可能導致PSU異常的硬體問題（高溫、功率過高、電流過大、風扇轉速過低）警告

  • 快速閃爍綠色 - PSU韌體更新中

10

電源供應器

可熱插拔的電源供應器(PSU)每部電源供應器皆連接電源插座。

您可以利用纜線固定裝置來避免意外拆除電源線。

PSU在OS中從上到下的編號為Power Supply #1（上）和Power Supply #2（下）。

請參閲PSU設定及監視。

散熱風扇單元命名慣例

檢查Gaia Portal或Gaia Clish的硬體感應器時，請注意，散熱風扇採用不同命名慣例。

利用下表分別確認共計8個風扇：

Gaia Portal

CLI

Fan 1進風

Fan1_IN

Fan 1出風

Fan1_OUT

Fan 2進風

Fan2_IN

Fan 2出風

Fan2_OUT

Fan 3進風

Fan3_IN

Fan 3出風

Fan4_OUT

Fan 4進風

Fan4_IN

Fan 4出風

Fan4_OUT

安裝電源線固定裝置

您可利用電源線固定裝置來避免意外拆除電源線。

項目

說明

1

固定栓

2

纜箍

3

固定帶卡舌

4

固定帶

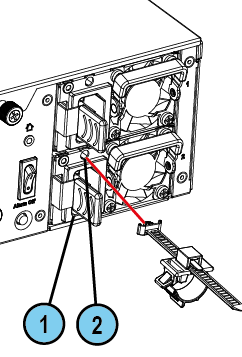

項目

說明

1

電源入口

2

固定帶槽

安裝電源線固定裝置：

  1. 如果電源線已接上電源入口，請斷開其連接。

  2. 找到電源入口頂部的固定帶槽。

  3. 確保固定裝置上的纜箍朝向電源入口。

  4. 把固定帶栓插入槽中，直到聽到咔噠聲鎖定。

  5. 把電源線接上電源入口。

  6. 把固定卡舌拉到一側，移動固定帶上的纜箍。

  7. 移動纜箍，直到可將其套在電源線周圍，如下圖所示。

  8. 把纜箍的開放側插入纜箍插槽，直到收緊電源線。

  9. 確保固定纜箍且無法拆除電源線。

遠端控制管理

Check Point遠端控制管理 (LOM) 卡允許您利用專用管理管道從遠端控制Check Point設備。當設備關閉或無回應時，遠端控制管理也可發揮作用。然而，設備必須連接電源。

有關遠端控制管理的詳細資訊，請參閲遠端控制管理 (LOM) HTML5類卡管理指南 。

雙宂餘BIOS

為確保BIOS故障時具有復原能力，19200/29100/29200設備配有雙備援BIOS映像。

如果設備遇到BIOS故障，會從復原中啟動，該復原為可啟用設備全部功能的唯讀BIOS映像。

若BIOS出現故障，會出現以下通知：

  • 前面板的設備警報指示燈呈紅色閃爍。

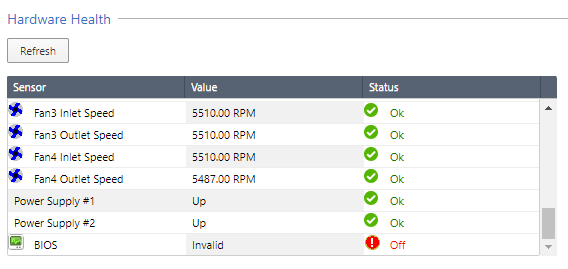

  • Gaia Portal>維修>硬體健康程度頁面顯示BIOS感應器無效，狀態為關閉。

    範例（29100設備）：

  • 已傳送SNMP設陷訊息 (如果在Gaia Portal或Gaia Clish設定了biosFailure陷阱)。

    範例：

要從BIOS故障復原，請參閲 sk108517 或聯絡Check Point支援 。在完成BIOS復原之前，設備會保持工作正常。請注意，可能需要幾分鐘才能在BIOS復原模式下啟動。

PSU設定及監視

以下是設備型號和PSU類型支援的PSU設定：

PSU類型

19200基本

19200進階

29100基本

29100進階

29200基本

29200進階

AC PSU

2組PSU

重要資訊 - 設備所有PSU都必須是相同類型：交流電。

PSU運作正常時：

  • PSU指示燈為綠色

  • 警示燈不會因為PSU問題而閃爍（但仍可能因為其他問題而閃爍）

  • 未出現SNMP警告。

PSU運作異常時：

  • PSU指示燈為橙色

  • 警示燈因為PSU問題而閃爍

  • 傳送SNMP警告。

透過CLI監控PSU：

  1. 連線設備的命令列。

  2. 登入Gaia Clish。

  3. 執行:

    show sysenv ps

    輸出範例（29100設備）：

    Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

    位置：

    資料行

    說明

    名稱

    Power Supply #1 - 頂部PSU插槽的PSU。

    Power Supply #2 - 底部PSU插槽的PSU。

    值

    Up - PSU插槽包含PSU並已啟動。

    Down - PSU插槽包含未連接電源的PSU。

    Empty - PSU插槽未連接任何裝置。

    單位

    Up/Down - PSU不是啟用就是關閉。

    類型

    Power - 感應器類型為「電源供應器」。

    狀態

    0 - 未發現問題。

    1 - 錯誤。

    最大值

    最小值

    最大與最小範圍閾值。

    PSU測量結果僅為Up或Down。

AC電源線

提供的AC電源線僅適用於特定地區。

可用的電源線範例如下。

區域

插頭

連接器

電線

圖示

歐盟

QP-004，

16A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

澳洲

QP-003，

10A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

英國

QP-026，

10A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

美國

QP-02，

10A

125V~

QP-007，

10A

125V~

SJT 18AWG

3C

105oC

美國

QP-02，

15A

125V~

QP-007，

15A

125V~

SJT 14AWG

3C

105oC

美國

QP-055、

15A

125V~

QP-007，

15A

125V~

SJT 14AWG

3C

105oC

日本

QP-005，

10A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

印度

QP-013，

16A

250V~

QP-007，

10A

250V~

3INR

3G

0.75mm2

中國

QP-012，

10A

250V~

QP-007，

10A

250V~

VCTF

3G

2mm2

以色列

QP-029R，

16A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

南非

YP-80，

16A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

阿根廷

QP-048，

10A

250V~

QP-007，

10A

250V~

HO5VV-F

3G

0.75mm2

更換與升級元件

設備零件可輕易更換，從而將維修時間降至最低。

您還可安裝元件來升級設備。

可與本設備搭配使用的組件和元件：

  • 伸縮滑軌

  • 網路卡

  • 收發器

  • AC電源供應器

  • 儲存裝置

  • 系統記憶體

  • 散熱風扇裝置

  • 遠端控制管理：19200基本款/29100基本款/29200基本款設備不一定需要LOM卡。

組件和元件的安裝詳情請參閲硬體設備首頁sk180520。

警告 - 保固和支援協議禁止您更換任何組件，但Check Point Software Technologies Ltd.指示的情況除外。
