19000/29000设备硬件

前面板

19200

29100/29200

项目

组件

说明

1

定位器按钮

打开和关闭设备中的位置信标LED。

2

重置

插入一个pin5至8秒，以执行硬件重置。

3

2个存储装置

  • 活动LED（左侧）：

    • 关闭-无存储装置活动

    • 打开（橙黄色灯快速闪烁）-存储装置活动

    • 打开（橙黄色灯缓慢闪烁）-存储装置空闲

  • 电源LED（右侧）：

    • 关闭-存储装置电源关闭

    • 打开（绿灯）-存储装置电源打开

4

服务标签

一张标识设备并显示其序列号和MAC地址的可滑动卡片。

它还包含一个二维码，您可以扫描该二维码以登录设备并查看文档。

5

ESD接地点

维修设备时，将ESD（防静电带）连接到此点。

6

LOM端口

连接至LOM卡的LOM（远端控制管理）端口。

注-在19200/29100/29200 Base设备中，LOM卡是可选的。

7

RJ45控制台端口和
2个USB 3.2 Gen 1x1端口

用于串行连接至设备的RJ45端口。
USB 3.2 Gen 1x1端口可以向后兼容USB 2.0。

8

2个同步端口

用于群集同步的端口。

配置选项：

  • 使用其中一个端口-Sync或Sync2。

  • 在这两个端口（Sync和Sync2）上创建Bond，以实现同步冗余。

请参见同步端口LED。

9

2个管理端口

用于管理此设备上的Gaia操作系统的端口。

配置选项：

  • 使用其中一个端口-Mgmt或Mgmt2。

  • 在这两个端口（Mgmt和Mgmt2）上创建Bond，以实现冗余。

请参见管理端口LED。

10

系统LED

请参见系统LED。

11

USB Type-C端口

用于设备的串行连接。

12

不可用的扩展槽

扩展槽未使用。

13

扩张线卡

在设备上的Gaia操作系统中，分配了以下接口名称：

在19200中：

  • 底行插槽（从左至右）：

    eth1-0X、eth2-0X、eth3-0X和eth4-0X。

在29100/29200中：

  • 首行插槽（从左至右）：

    eth5-0X、eth6-0X和eth7-0X。

  • 底行插槽（从左至右）：

    eth1-0X、eth2-0X、eth3-0X和eth4-0X。

有关端口速度和端口活动LED说明，请参阅 安装和拆卸线路卡 中的相关章节。

前面板LED

同步端口LED

项目

组件

说明

1

端口活动LED
（SYNC 底部端口）

  • 关闭-无活动

  • 打开（绿灯）-链接存在

  • 闪烁（绿灯）-活动

2

端口活动LED
（SYNC2顶部端口）

3

链接速度LED
（SYNC底部端口）

  • 关闭-已选择1 Gbit/s或更低的数据速率

  • 打开（橙黄色灯）-已选择10 Gbit/s数据速率

  • 打开（蓝灯）-已选择25 Gbit/s数据速率

4

链接速度LED
（SYNC2顶部端口）

管理端口LED

项目

组件

说明

1

端口活动LED
（MGMT 底部端口）

  • 关闭-无活动

  • 打开（绿灯）-链接存在

  • 闪烁（绿灯）-活动

2

端口活动LED
（MGMT2顶部端口）

3

链接速度LED
（MGMT底部端口）

  • 关

  • 打开（绿灯）-已选择1 Gbit/s数据速率

  • 打开（橙黄色灯）-已选择10 Gbit/s数据速率

4

链接速度LED
（MTMT2顶部端口）

系统LED

项目

图标

组件

说明

1

系统电源

  • 关闭-系统电源关闭

  • 打开（绿色）-系统电源打开

2

存储装置活动

  • 关闭-无存储装置活动

  • 打开（橙黄色灯）-读/写活动

3

电源状态

  • 关闭-无电源/无状态

  • 橙黄色灯-检测到电源故障

  • 绿灯-所有电源正常工作

4

警报

  • 关闭-未检测到故障

  • 红灯闪烁-检测到系统故障

5

位置信标

  • 关闭-位置信标关闭

  • 蓝灯闪烁-位置信标已通过Gaia门户或Gaia Clish打开

  • 蓝灯长亮-位置信标已通过Locator按钮打开

注-以打开位置信标LED相同的方式将其关闭

后面板

19200/29100/29200

项目

组件

说明

1

接地片

用于接地。

2

盖用螺钉

松开螺钉，可取下设备盖。

3

ESD接地点

维修设备时，请将ESD带连接至此接地点。

4

位置LED

  • 关闭-位置信标关闭

  • 蓝灯闪烁-位置信标已通过Gaia门户或Gaia Clish打开

  • 蓝灯长亮-位置信标已通过Locator按钮打开

注：打开位置LED和关闭位置LED的方法相同。

5

用于冷却风扇装置的拇指螺钉

松开螺钉，可从设备上取下冷却风扇装置。

6

冷却风扇装置

将装置从右至左编号标记为：1、2、3、4，总计8个风扇装置，编号标记时两个风扇为一组（一个内部和一个外部）。

在检查CLI中的硬件传感器时，将其称作“Fan1_IN”和“FAN1_OUT”...“Fan4_IN”和“Fan4_OUT”。

请参见冷却风扇装置命名规范。

7

主电源开关

在设备关闭时打开设备。

当设备打开时，按下并松开开关启动有序关机过程。或者，按住开关四秒钟强制关闭机器。

8

用于电源装置的警报关闭按钮

如果电源电缆未连接至插座，则警报会持续响起。按下此按钮可关闭警报。请注意，此按钮在设备通电后便立即可用。

9

用于各电源装置的LED指示灯

  • 关闭-无电源线连接至系统中的任意PSU

  • 绿灯-系统开启

  • 绿灯闪烁-电源线已连接至所有PSU，但系统关闭

  • 橙黄色灯-无电源线连接至PSU，但系统中的其他PSU已连接至电源线

  • 橙黄色灯闪烁-可能导致PSU故障的硬件问题（高温、大功率、大电流、风扇运转过慢）警告

  • 绿灯快速闪烁-PSU正在进行固件更新

10

电源装置

可热插拔的电源装置(PSU)。每个PSU连接至电源插座。

您可以使用电缆约束装置，以避免意外移动电源电缆。

在OS中将PSU从上至下编号标记为电源#1（顶部）和电源#2（底部）。

请参见PSU配置和监控。

冷却风扇装置命名规范

在检查Gaia门户或Gaia Clish中的硬件传感器时，请注意，冷却风扇使用不同的命名规范。

使用此表识别8个风扇中的每一个。

Gaia 门户

CLI

风扇1接入口

Fan1_IN

风扇1插座

Fan1_OUT

风扇2接入口

Fan2_IN

风扇2插座

Fan2_OUT

风扇3接入口

Fan3_IN

风扇3插座

Fan4_OUT

风扇4接入口

Fan4_IN

风扇4插座

Fan4_OUT

安装电源电缆约束装置

您可以使用电源电缆约束装置，防止意外移动电源电缆。

项目

描述

1

约束锚

2

电缆扣

3

约束带小片

4

约束带

项目

描述

1

电源接入口

2

约束带插槽

如需安装电源电缆约束装置：

  1. 如果电源电缆已连接至电源接入口，请将其断开连接。

  2. 找到电源接入口顶部上的约束带插槽。

  3. 请确保约束装置上的电缆扣朝向电源接入口。

  4. 将约束带锚插入插槽直至其卡住并锁紧。

  5. 将电源电缆连接至电源接入口。

  6. 将约束装置小片拉至一侧，以在约束带上移动电缆扣。

  7. 移动电缆扣，直至可以将其缠在电源电缆上，如下图所示。

  8. 将电缆扣的开口侧插入电缆扣插槽，直至其紧贴电源电缆。

  9. 请确保电缆扣已紧固，且电源电缆无法移动。

远端控制管理

Check Point远端控制管理(LOM)卡允许您使用专用管理通道远程控制Check Point设备。远端控制管理还可以在设备关闭或无回应时工作。但是，设备必须连接至电源。

如需有关远端控制管理的更多信息，请参见 基于HTML5的远端控制管理(LOM)卡管理指南 。

双冗余BIOS

为了确保发生BIOS故障时具有恢复力，19200/29100/29200设备配备了双冗余BIOS映像。

如果设备发生BIOS故障，设备会从一个只读的恢复BIOS映像启动，以启用设备的全部功能。

发生BIOS故障时会显示以下通知：

  • 设备前面板上的警报LED以红色闪烁。

  • Gaia Portal>Maintenance>Hardware Health页面显示，BIOS传感器为Invalid且处于关闭状态。

    示例（来自29100设备）：

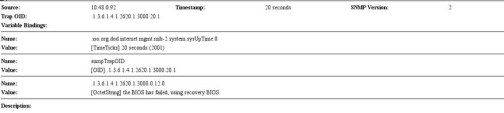

  • 已发送SNMP陷阱消息（如果在Gaia门户或Gaia Clish配置了biosFailure陷阱）。

    例如：

如需从BIOS故障中恢复，请参见sk108517，或联系 Check Point支持 。BIOS恢复完成前，设备所有功能可以正常运行。请注意，在BIOS恢复模式下启动可能需要几分钟。

PSU配置和监控

以下为设备型号和PSU类型所支持的PSU配置：

PSU类型

19200 Base

19200 Plus

29100 Base

29100 Plus

29200 Base

29200 Plus

交流PSU

2个PSU

重要信息-设备上的所有PSU必须为同一类型：交流电。

当PSU正常工作时：

  • PSU LED为绿色

  • 警报LED不会因PSU问题而闪烁（可能仍会因为其他错误而闪烁）

  • 无SNMP警报。

当PSU未正常工作时：

  • PSU LED为橙黄色

  • 警报LED因PSU问题而闪烁

  • 会发送SNMP警报。

如需在CLI中监控PSU：

  1. 连接至设备上的命令行。

  2. 登录至Gaia Clish。

  3. 运行：

    show sysenv ps

    29100设备的输出示例：

    Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

    Where:

    列

    说明

    Name

    Power Supply #1 -位于顶部PSU插槽的PSU。

    Power Supply #2-位于底部PSU插槽的PSU。

    Value

    Up - PSU插槽包含一个PSU，并且其连接至电源。

    Down-PSU插槽包含一个PSU，但未连接至电源。

    Empty - PSU插槽为空。

    Unit

    Up/Down-PSU处于打开或关闭状态。

    Type

    Power-传感器类型为“电源”。

    Status

    0-未发现问题。

    1-错误。

    Maximum

    Minimum

    最大和最小阈值。

    PSU仅以Up或Down进行度量。

交流电源线

提供的交流电源线因地理区域而异。

这些是一些可用的电源线。

区域

插头

连接器

电缆

图表

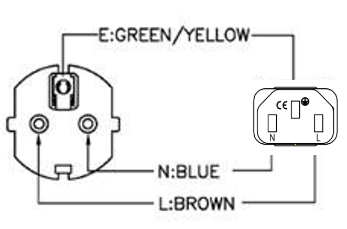

欧盟

QP-004

16A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

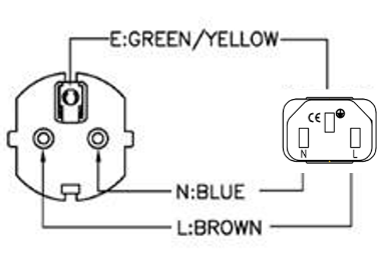

澳大利亚

QP-003

10A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

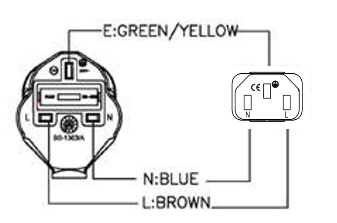

英国

QP-026

10A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

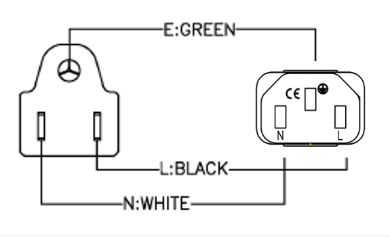

美国

QP-02

10A

125V~

QP-007

10A

125V~

SJT 18AWG

3C

105oC

美国

QP-02

15A

125V~

QP-007

15A

125V~

SJT 14AWG

3C

105oC

美国

QP-055

15A

125V~

QP-007

15A

125V~

SJT 14AWG

3C

105oC

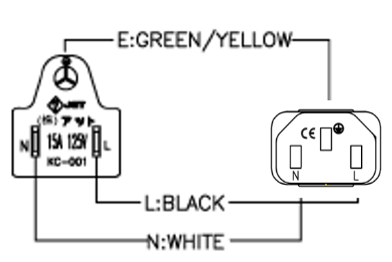

日本

QP-005

10A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

印度

QP-013

16A

250V~

QP-007

10A

250V~

3INR

3G

0.75mm2

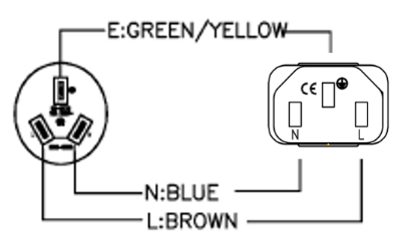

中国

QP-012

10A

250V~

QP-007

10A

250V~

VCTF

3G

2mm2

以色列

QP-029R

16A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

南非

YP-80

16A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

阿根廷

QP-048

10A

250V~

QP-007

10A

250V~

HO5VV-F

3G

0.75mm2

更换和升级组件

设备的零件可轻松进行更换，可减少停机时间。

还包括您可以安装以升级设备的组件。

这些零件和组件可与设备一起使用：

  • 伸缩轨

  • 线路卡

  • 收发器

  • 交流电源装置

  • 存储装置

  • 系统内存

  • 冷却风扇装置

  • 远端控制管理-在19200 Base/29100 Base/29200 Base设备中，LOM卡是可选的。

如需有关如何安装这些零件和组件的更多信息，请参见设备主页sk180520。

警告-未经Check Point Software Technologies Ltd.的指示，您不得更换任何零件，这有违保修和支持协议。
