Монтаж устройств в стойке

Вы можете установить свое устройство 19200 / 29100 / 29200 с телескопическими направляющими. Порядок установки см. в разделе Монтаж в стойке для устройств Check Point.

Характеристики устройств

Устройство

Модель, подлежащая регулированию

Ширина

Глубина

Высота

U

Максимальная рабочая температура

Электрические характеристики блоков питания

19200

RR1-CP-25

17,40 дюйма

(44,2 см)

24,01 дюйма

(61,0 см)

3,46 дюйма

(8,8 см)

2U

32°F - 104°F
0°C - 40°C

От 100 В (10 А)
до 240 В (5 А),
47 - 63 Гц

29100

RR1-CP-10

17,40 дюйма

(44,2 см)

24,01 дюйма

(61,0 см)

3,46 дюйма
(8,8 см)

2U

32°F - 104°F
0°C - 40°C

От 100 В (13,8 А)
до 240 В (8,5 А),
47 - 63 Гц

29200

RR1-CP-20

17,40 дюйма

(44,2 см)

24,01 дюйма

(61,0 см)

3,46 дюйма
(8,8 см)

2U

32°F - 104°F
0°C - 40°C

От 100 В (13,8 А)
до 240 В (8,5 А),
47 - 63 Гц

Вентиляционные отверстия устройства

При монтаже устройства в стойке обеспечьте достаточный поток воздуха через вентиляционные отверстия в направлении от передней части к задней части.

Важно! Перекрытие вентиляционных отверстий может привести к перегреву и повреждению устройства.

По результатам испытаний даже в самых жестких условиях эксплуатации направляющие устройства и стойки не преграждают доступ воздуха к устройству при условии, что монтаж выполнен правильно.

Конструкция устройств предусматривает их монтаж с помощью этих направляющих.

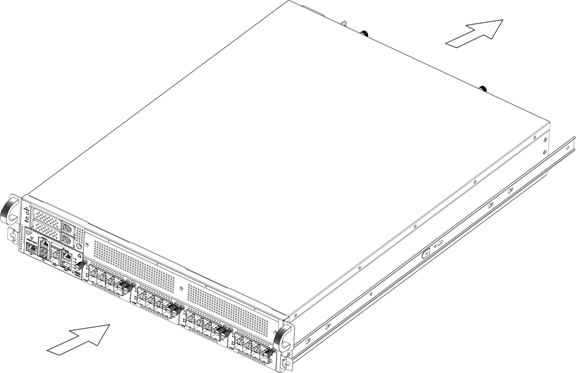

Показано устройство 19200, однако характеристики потока воздуха одинаковы для всех устройств.
