Компоненты устройств серии 19000 / 29000

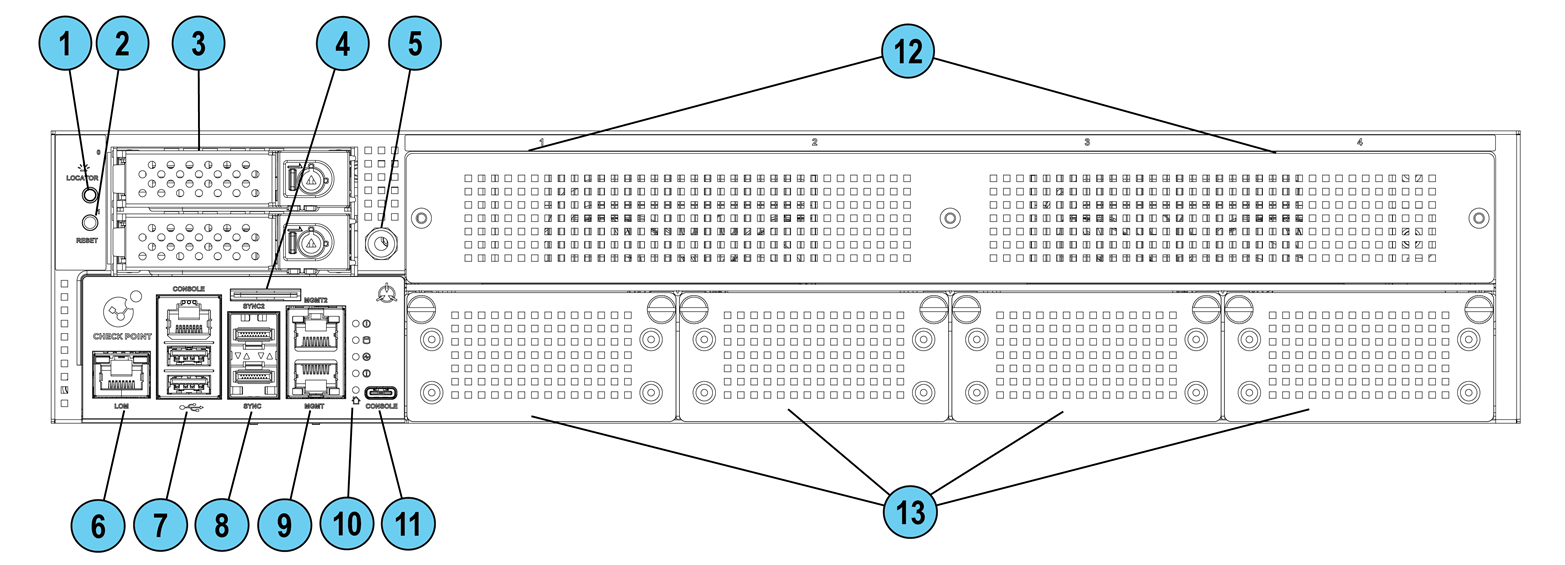

Передняя панель

19200

29100 / 29200

Наименование	Компонент	Описание
1	Кнопка Locator	Включает и выключает индикатор маячка определения местонахождения устройства.
2	Сброс	Для аппаратного сброса вставьте булавку в отверстие и удерживайте ее в нажатом состоянии 5-8 секунд.
3	2 накопителя	Светодиодный индикатор активности (слева): Выключен - накопитель не активен Включен (быстро мигает желтым) - накопитель активен Включен (медленно мигает желтым) - накопитель в режиме ожидания Индикатор питания (справа): Выключен - питание накопителя выключено Включен (зеленый) - питание накопителя включено
4	Сервисная бирка	Выдвижная карта, обеспечивающая идентификацию устройства по его серийному номеру и MAC-адресу. Она также содержит QR-код, который можно отсканировать, чтобы интегрировать устройство и просмотреть документацию.
5	Антистатический заземляющий вывод	При обслуживании устройства подсоединить антистатический браслет к этому выводу.
6	Порт LOM	Порт LOM (управления по дополнительному каналу) для подключения к плате LOM. Примечание. В устройствах серии 19200 / 29100 / 29200 Base плата LOM является дополнительной опцией.
7	Консольный порт RJ45 и 2 порта USB 3.2 Gen 1x1	Порт RJ45 для последовательного подключения к устройству. Порты USB 3.2 Gen 1x1 поддерживают обратную совместимость со стандартом USB 2.0.
8	2 порта синхронизации	Порты для синхронизации кластера. Опции конфигурации: Один из следующих портов: Sync или Sync2. Создайте Bonding (port channel) интерфейс из двух портов (Sync и Sync2) для избыточного канала синхронизации. См. Индикаторы порта синхронизации.
9	2 порта управления	Порты для управления операционной системой Gaia на этом устройстве. Опции конфигурации: Один из следующих портов: Mgmt или Mgmt2. Создайте Bonding (port channel) интерфейс из двух портов (Mgmt и Mgmt2) для избыточного канала управления. См. Индикаторы порта управления.
10	Индикаторы устройства	См. Индикаторы устройства.
11	Порт USB Type-C	Для последовательного подключения к устройству.
12	Недоступное гнездо расширения.	Гнездо расширения не используется.
13	Линейные платы расширения	В ОС Gaia на устройстве присваиваются следующие имена интерфейсов: В 19200: Нижний ряд гнезд (слева направо): eth1-0X, eth2-0X, eth3-0X и eth4-0X. В 29100 / 29200: Верхний ряд гнезд (слева направо): eth5-0X, eth6-0X и eth7-0X. Нижний ряд гнезд (слева направо): eth1-0X, eth2-0X, eth3-0X и eth4-0X. Описание индикаторов скорости портов и активности портов см. в соответствующих главах в Установка и демонтаж линейных плат .

Индикаторы на передней панели

Индикаторы порта синхронизации

Наименование	Компонент	Описание
1	Индикатор работы порта (нижний порт SYNC )	Выключен - порт не используется Включен (зеленый) - связь установлена Мигает (зеленый) - используется
2	Индикатор работы порта (верхний порт SYNC2)
3	Индикатор скорости порта (нижний порт SYNC)	Выключен - выбрана скорость передачи данных 1 Гбит/с или ниже Включен (желтый) - выбрана скорость передачи данных 10 Гбит/с Включен (синий) - выбрана скорость передачи данных 25 Гбит/с
4	Индикатор скорости порта (верхний порт SYNC2)

Индикаторы порта управления

Наименование	Компонент	Описание
1	Индикатор работы порта (нижний порт MGMT )	Выключен - порт не используется Включен (зеленый) - связь установлена Мигает (зеленый) - используется
2	Индикатор работы порта (верхний порт MGMT2)
3	Индикатор скорости порта (нижний порт MGMT)	Выкл. Включен (зеленый) - выбрана скорость передачи данных 1 Гбит/с Включен (желтый) - выбрана скорость передачи данных 10 Гбит/с
4	Индикатор скорости связи (верхний порт MGMT2)

Индикаторы устройства

Наименование	Компонент	Описание
1	Питание системы	Выключен - питание системы выключено Включен (зеленый) - питание системы включено
2	Активность накопителя	Выключен - накопитель не активен Включен (желтый) - выполняется чтение/запись
3	Состояние блока питания	Выключен - питание отсутствует/статус неизвестен Желтый - обнаружена неисправность блока питания Зеленый - все блоки питания работают в штатном режиме
4	Оповещение	Выключен - неисправности отсутствуют Мигающий красный - обнаружена системная неисправность
5	Маячок для определения местоположения	Выключен - маячок для определения местоположения отключен Мигающий синий - маячок для определения местоположения включен в интерфейсе портала Gaia или в интерфейсе командной строки Gaia Clish Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator Примечание. Маячок для определения местоположения следует выключать так же, как он был включен

Задняя панель

19200 / 29100 / 29200

Наименование	Компонент	Описание
1	Наконечники заземляющего проводника	Предназначены для защиты от статического электричества.
2	Винты для крепления крышки	Ослабить винты и отсоединить крышку устройства.
3	Антистатический заземляющий вывод	При обслуживании устройства подсоединить антистатический браслет к этому выводу.
4	Индикатор местоположения	Выключен - маячок для определения местоположения отключен Мигающий синий - маячок для определения местоположения включен в интерфейсе портала Gaia или в интерфейсе командной строки Gaia Clish Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator Примечание. Индикатор местоположения выключается тем же способом, что и включается.
5	Винты с накатанной головкой для вентиляторного модуля охлаждения	Ослабить винты и извлечь вентиляторный модуль охлаждения из устройства.
6	Вентиляторные модули охлаждения	Модули пронумерованы справа налево: `1`, `2`, `3`, `4` по два (один внутренний и один наружный), всего 8 вентиляторов. При проверке показаний аппаратных датчиков в интерфейсе командной строки они обозначаются как «`Fan1_IN`» и «`FAN1_OUT`», ..., «`Fan4_IN`» и «`Fan4_OUT`». См. Соглашение об именовании вентиляторных модулей охлаждения.
7	Главный переключатель питания	Если устройство выключено, нажатие выключателя включает его. Когда устройство включено, нажмите и отпустите этот переключатель, чтобы запустить процесс штатного завершения работы. Удержание этого переключателя в течение 4 секунд вызывает принудительное выключение питания.
8	Кнопка отключения звукового сигнала для блоков питания	Если кабель блока питания не подключен к сети электропитания, включается непрерывное звуковое предупреждение. Звуковой сигнал отключается нажатием этой кнопки. Внимание: этой кнопкой можно воспользоваться непосредственно после включения устройства.
9	Светодиодный индикатор для каждого блока питания	Выключен - ни один из блоков питания системы не подключен к электросети Зеленый - система включена Мигает зеленым цветом - все блоки питания подключены к электросети, однако устройство выключено Желтый - данный блок питания системы не подключен к электросети, а другие блоки питания устройства подключены. Мигает желтым цветом - сигнализирует об аппаратной проблеме (превышение температуры, мощности или тока, недостаточная скорость вентилятора), которая может вызвать ошибку в работе блока питания. Быстро мигает зеленым цветом - выполняется обновление прошивки блока питания
10	Блоки питания	Блоки питания с функцией горячей замены. Каждый блок питания подключается к электросети. Использование фиксаторов кабеля позволяет избежать случайного отсоединения силового кабеля. Блоки питания нумеруются в операционной системе сверху вниз как «Power Supply #1» (верхний) и «Power Supply #2» (нижний). См. Настройка и мониторинг блоков питания.

Соглашение об именовании вентиляторных модулей охлаждения

При проверке показаний аппаратных датчиков в интерфейсе портала Gaia или в интерфейсе командной строки Gaia Clish необходимо помнить, что для вентиляторов охлаждения используются другие соглашения об именовании.

Для идентификации каждого из 8 вентиляторов см. следующую таблицу:

Портал Gaia	Интерфейс командной строки CLI
Вход вентилятора 1	Fan1_IN
Выход вентилятора 1	Fan1_OUT
Вход вентилятора 2	Fan2_IN
Выход вентилятора 2	Fan2_OUT
Вход вентилятора 3	Fan3_IN
Выход вентилятора 3	Fan4_OUT
Вход вентилятора 4	Fan4_IN
Выход вентилятора 4	Fan4_OUT

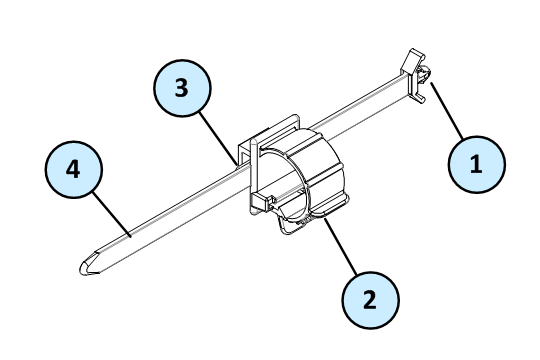

Установка фиксатора кабеля электропитания

Использование фиксатора кабеля электропитания позволяет избежать случайного отсоединения кабеля.

Наименование	Описание
1	Крепление фиксатора
2	Петля для кабеля
3	Ушко фиксатора
4	Полоска фиксатора

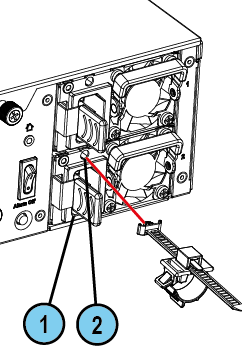

Наименование	Описание
1	Разъем питания
2	Гнездо для крепления фиксатора

Порядок установки фиксатора кабеля электропитания:

Отсоединить кабель электропитания, если он подсоединен к блоку питания.
Найти гнездо для крепления фиксатора над разъемом питания.
Расположить фиксатор петлей к разъему питания.
Вставить крепление фиксатора в гнездо до щелчка.
Подсоединить кабель электропитания к разъему питания.
Потянуть ушко в сторону, чтобы можно было двигать петлю по полоске фиксатора.
Передвинуть петлю, чтобы ее можно было накрутить на кабель электропитания, как показано на следующем рисунке.
Вставить свободный конец петли в ее гнездо и затянуть петлю плотно на кабеле электропитания.
Проверить надежность крепления петли и фиксации кабеля электропитания.

Управление по дополнительному каналу

Плата управления по дополнительному каналу (LOM) Check Point позволяет удаленно управлять устройствами Check Point с помощью выделенного канала управления. Управление по дополнительному каналу также доступно, если устройство выключено или не отвечает. При этом устройство должно быть подключено к источнику питания.

Подробнее об управлении по дополнительному каналу: Руководство по администрированию платы управления по дополнительному каналу (LOM) на базе HTML5

BIOS с двойным резервированием

Для обеспечения отказоустойчивости системы в случае неисправности BIOS устройства серии 19200 / 29100 / 29200 комплектуются образами BIOS с двойным резервированием.

В случае неисправности BIOS для загрузки устройства будет использован доступный только для чтения резервный образ BIOS, обеспечивающий полное восстановление функциональности устройства.

Эти уведомления появляются в случае неисправности BIOS.

На передней панели устройства индикатор оповещения мигает красным цветом.

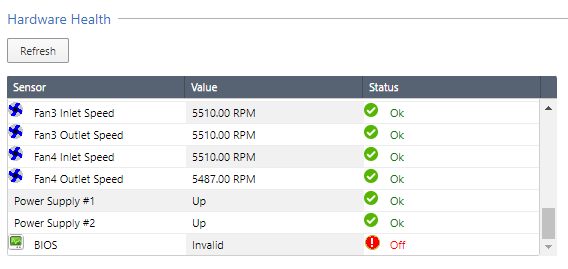

На странице портала Gaia Maintenance > Hardware Health появляется информация об ошибке в работе датчика BIOS - Invalid, состояние Off.

Пример (из устройства 29100):

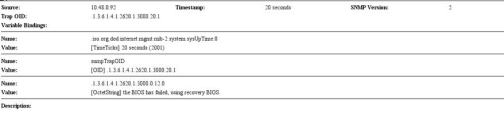

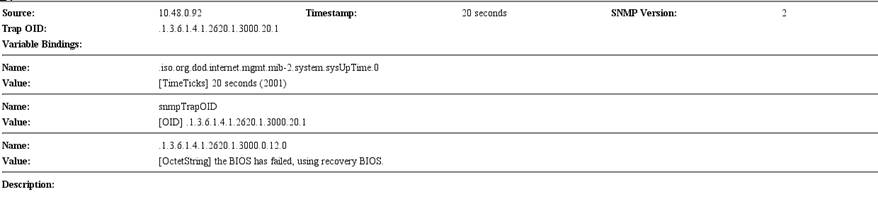

Отправляется сообщение SNMP-ловушки (если ловушка biosFailure была настроена в интерфейсе портала Gaia или с помощью интерфейса командной строки Clish).

Пример.

Для восстановления работы BIOS см. sk108517 или обратитесь в Поддержка Check Point . До завершения восстановления BIOS устройство сохраняет все свои функции. Примечание: загрузка в режиме восстановления BIOS может занять несколько минут.

Настройка и мониторинг блоков питания

В различных моделях устройств поддерживаются следующие варианты конфигурации различных типов блоков питания:

Тип блока питания	19200 Base 19200 Plus 29100 Base 29100 Plus 29200 Base 29200 Plus
Блок питания переменного тока	2 блока питания

Тип блока питания

19200 Base

19200 Plus

29100 Base

29100 Plus

29200 Base

29200 Plus

Блок питания переменного тока

2 блока питания

Важная информация. Все блоки питания устройства должны быть одного типа: переменного тока.

Когда блок питания работает правильно:

Светодиодный индикатор БП горит зеленым
Индикатор оповещения не мигает в результате проблем с блоком питания (при этом он может мигать, свидетельствуя о других проблемах)
Нет сигнала ошибки SNMP.

Когда блок питания работает неправильно:

Светодиодный индикатор БП горит желтым
Индикатор оповещения мигает, указывая на проблему с блоком питания
Отправляется SNMP-сообщение об ошибке.

Как контролировать блоки питания из интерфейса командной строки CLI:

Подключитесь к интерфейсу командной строки на устройстве.
Войдите в Gaia Clish.

Выполните

show sysenv ps

Пример вывода из устройства 29100:

Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

Где:

Столбец	Описание
`Name`	Power Supply #1 - блок питания в верхнем отсеке блоков питания. Power Supply #2 - блок питания в нижнем отсеке блоков питания.
`Value`	Up - отсек для блока питания содержит блок питания и подключен. Down - блок питания установлен в отсек, но он не подключен к питанию. Empty - в отсеке нет блока питания.
`Unit`	Up/Down - блоки питания либо подключены, либо не подключены.
`Type`	Power - тип датчика: «блок питания».
`Status`	0 - проблемы не обнаружены. 1 - ошибка.
`Maximum` `Minimum`	Максимальное и минимальное пороговые значения. Для блоков питания указывается только значение Up или Down, т. е. подключен или не подключен.

Кабель питания переменного тока

Поставляемые кабели питания переменного тока зависят от географического региона.

Вот некоторые из доступных кабелей питания.

Регион	Заглушка	Соединитель	Кабель
EU	QP-004, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Австралия	QP-003, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Великобритания	QP-026, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

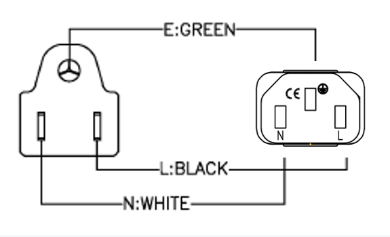

US	QP-02, 10 А 125 В~	QP-007, 10 А 125 В~	SJT 18AWG 3C 105^oC
US	QP-02, 15A 125 В~	QP-007, 15A 125 В~	SJT 14AWG 3C 105^oC
US	QP-055, 15A 125 В~	QP-007, 15A 125 В~	SJT 14AWG 3C 105^oC
Япония	QP-005, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Индия	QP-013, 16 А 250 В~	QP-007, 10 А 250 В~	3INR 3G 0,75 мм²
Китай	QP-012, 10 А 250 В~	QP-007, 10 А 250 В~	VCTF 3G 2 мм²
Израиль	QP-029R, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Южная Африка	YP-80, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Аргентина	QP-048, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

Регион

Заглушка

Соединитель

Кабель

Схема

QP-004,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

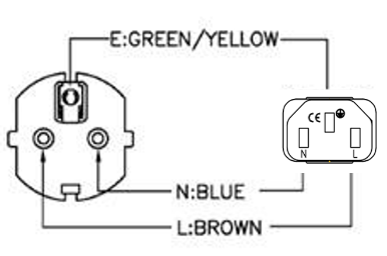

Австралия

QP-003,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

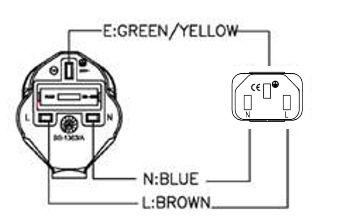

Великобритания

QP-026,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

QP-02,

10 А

125 В~

QP-007,

10 А

125 В~

SJT 18AWG

105^oC

QP-02,

15A

125 В~

QP-007,

15A

125 В~

SJT 14AWG

105^oC

QP-055,

15A

125 В~

QP-007,

15A

125 В~

SJT 14AWG

105^oC

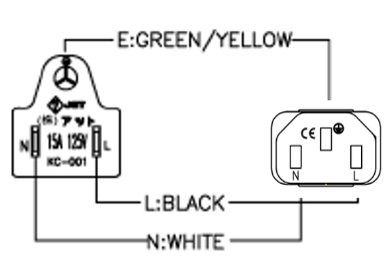

Япония

QP-005,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Индия

QP-013,

16 А

250 В~

QP-007,

10 А

250 В~

3INR

0,75 мм²

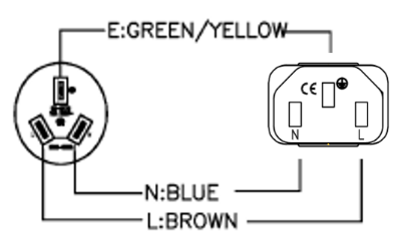

Китай

QP-012,

10 А

250 В~

QP-007,

10 А

250 В~

VCTF

2 мм²

Израиль

QP-029R,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

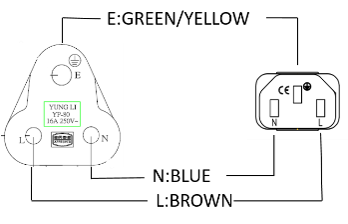

Южная Африка

YP-80,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

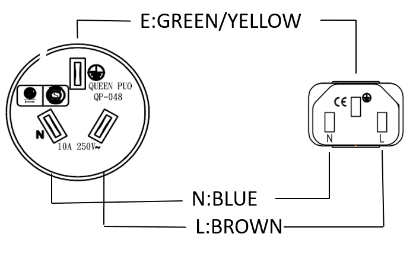

Аргентина

QP-048,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Замена и обновление компонентов

В устройствах используются быстросменные компоненты, что позволяет сократить время простоя.

Некоторые компоненты устанавливаются при модернизации устройства.

В устройство можно устанавливать следующие детали и компоненты:

Телескопические направляющие
Линейные платы
Трансиверы
Блоки питания переменного тока
Накопители
Системная память
Вентиляторные модули охлаждения
Управление по дополнительному каналу - для устройств 19200 Base / 29100 Base / 29200 Base плата LOM является опцией.

Подробнее об установке этих деталей компонентов см. на главной странице устройства sk180520.

Внимание! На протяжении гарантийного срока и периода действия соглашений о технической поддержке замена и установка деталей допускается только с разрешения Check Point Software Technologies Ltd.
