Монтаж устройств в стойке

Устройства серии 6000/7000 могут устанавливаться с фиксированными или телескопическими направляющими (в зависимости от модели устройства). Порядок установки см. в брошюре Руководство по монтажу в стойке для устройств серий 5000, 6000, 7000, Smart-1 405/410 и TE100X.

Физические характеристики устройства

Ниже приводятся физические характеристики устройств Check Point.

Устройство	Ширина	Глубина	Высота
6200 6400 6500 6600 6700 6800 6900	17,24 дюйма (43,80 см)	20 дюймов (50,80 см)	1,73 дюйма (4,40 см) (1U)
7000	17,24 дюйма (43,80 см)	22,83 дюйма (58,00 см)	1,73 дюйма (4,40 см) (1U)

Вентиляционные отверстия устройства

При монтаже устройства в стойке оставьте достаточно пространства перед его вентиляционными отверстиями для надлежащего отвода тепла от устройства.

Важно. Перекрытие вентиляционных отверстий может привести к перегреву и повреждению устройства.

По результатам испытаний даже в самых жестких условиях эксплуатации направляющие устройства и стойки не преграждают доступ воздуха к устройству. Конструкция устройств предусматривает их монтаж с помощью этих направляющих.

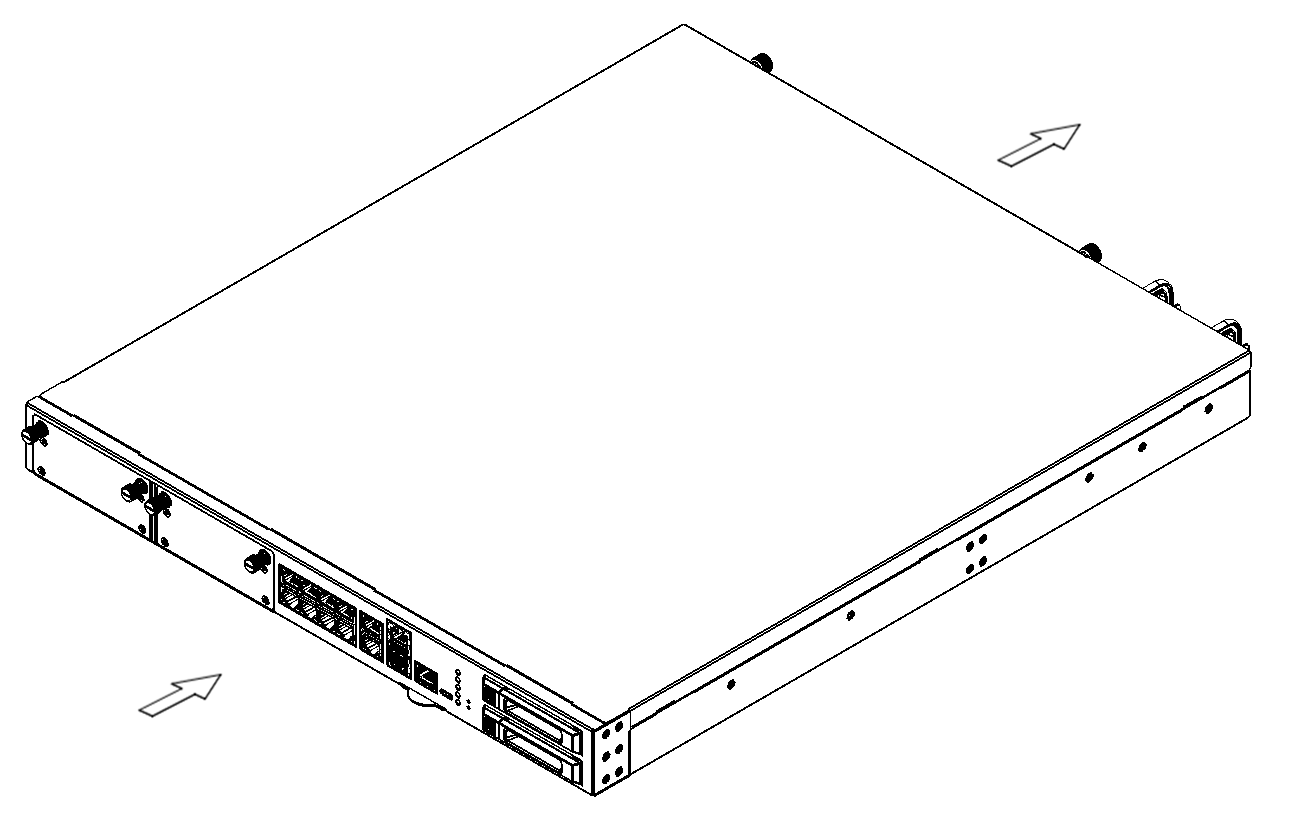

Поток воздуха в устройствах серий 6000 и 7000 (показано устройство 7000):
