3000 硬體設備硬體說明

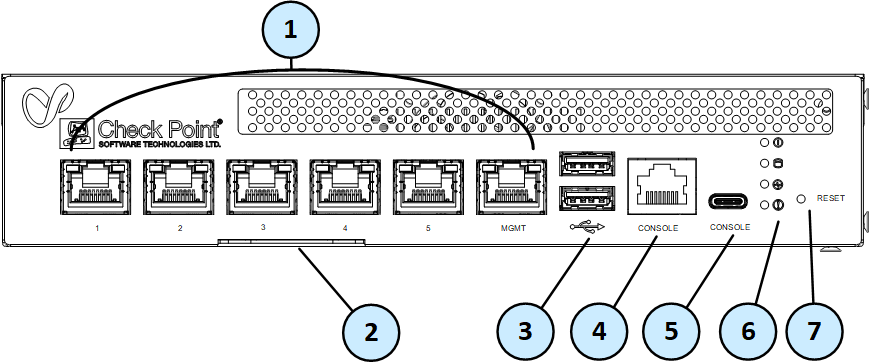

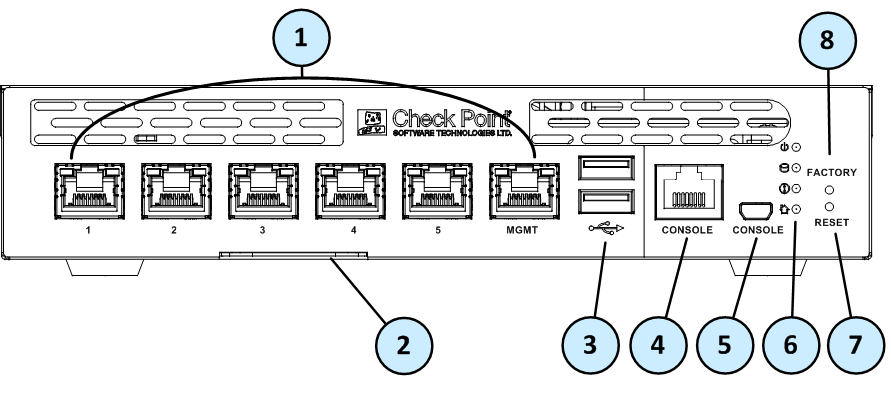

前方面板

3100/3200

3600/3800

項目

元件

描述

1

內建乙太網路連接埠

六個 10/100/1000Base-T RJ-45 連接埠。

2

識別服務標籤

一張滑出式卡片，可識別硬體設備並顯示其序號與 MAC 位址。

3

USB 埠

二個 USB 埠。

4

RJ45 主控台連接埠

供序列連接至硬體設備。請見連線至 3000 硬體設備的 CLI。

5

主控台埠

3100/3200 - 供序列連接至硬體設備的 MiniUSB 主控台埠。
3600/3800 - 供序列連接至硬體設備的 USB Type-C 主控台埠。
請見連線至 3000 硬體設備的 CLI。

6

系統 LED

系統電源

  • 滅燈 - 系統電源關閉

  • 亮燈 (綠燈) - 系統電源開啟

儲存裝置活動

  • 滅燈 - 無儲存裝置活動

  • 亮燈 (綠燈) - 讀取/寫入活動

警示

  • 滅燈 - 未偵測到故障

  • 閃紅燈 - 偵測到系統故障

位置

  • 僅限 3100/3200 -

    • 滅燈 - 位置信標已關閉

    • 閃藍燈 - 位置信標已透過 Gaia 的 WebUI 軟體開啟

    電源供應狀態

    僅限 3600/3800 -

    • 滅燈 - 無電源/無狀態

    • 黃燈 - 偵測到電源供應故障

    • 綠燈 - 所有電源供應運作中

    7

    重設

    插入一根針 5 到 8 秒以執行硬體重設。

    8

    出廠預設值

    僅限 3100/3200 - 可插入一根針將硬體設備還原至出廠預設值。

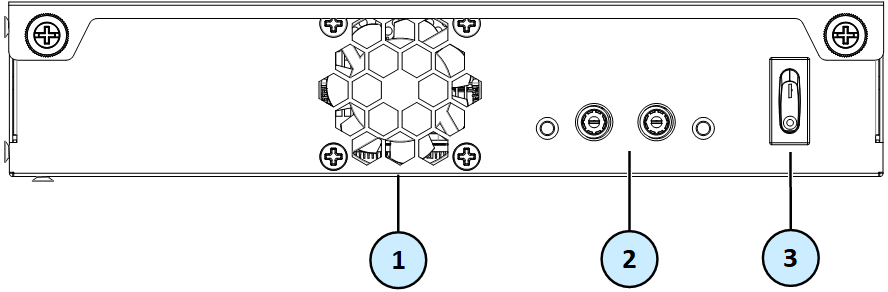

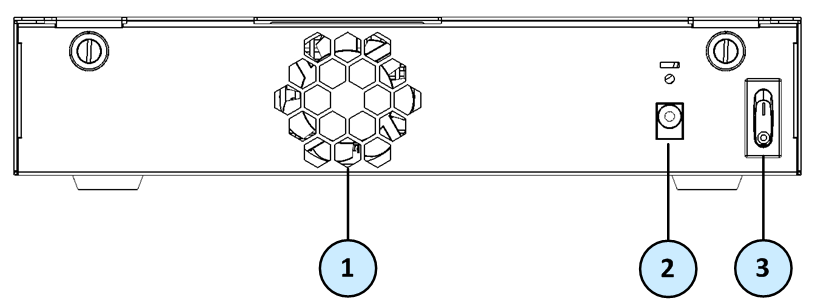

    後方面板

    3100/3200

    3600/3800

    項目

    元件

    描述

    1

    冷卻風扇裝置



    2

    電源插入口插座

    連接電源變壓裝置的電線。

    在 3100/3200 中 - 可安裝電源變壓器固定夾避免意外拔除電源線。

    在 3600/3800 中 - 將電源插頭推入，再將變壓器電線旋入。LED 亮綠燈時，電源開啟。

    3

    主電源開關

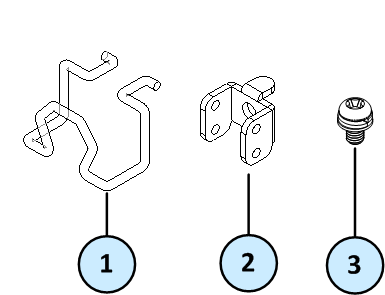

    在 3100/3200 硬體設備上安裝電源變壓器固定夾

    在 3100/3200 硬體設備中，裝運箱內有配件袋，其中的組裝工具組袋含有以下固定夾零件：

    • 固定夾

    • 托架

    • 螺絲

    請備妥下列零件與螺絲起子，以安裝固定夾。

    在 3600/3800 硬體設備中，變壓器電線為旋轉式 (無固定夾)。

    .

    項目

    描述

    1

    固定夾

    2

    托架

    3

    螺絲

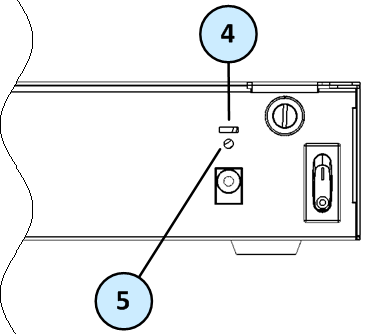

    4

    固定架放置槽

    5

    螺絲孔

    若要安裝固定夾：

    1. 將托架 (#2) 置於硬體設備後方的指定槽中 (#4)。

    2. 插入螺絲 (#3) 穿過托架上的螺絲孔，將螺絲旋入孔內 (#5)。

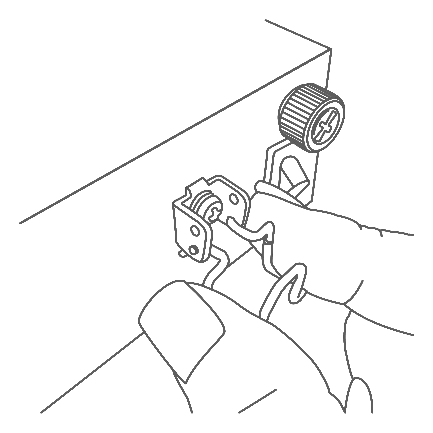

    3. 捏壓固定夾 (#1) 兩側並將架勾插入托架下方的二個孔內 (#2)。

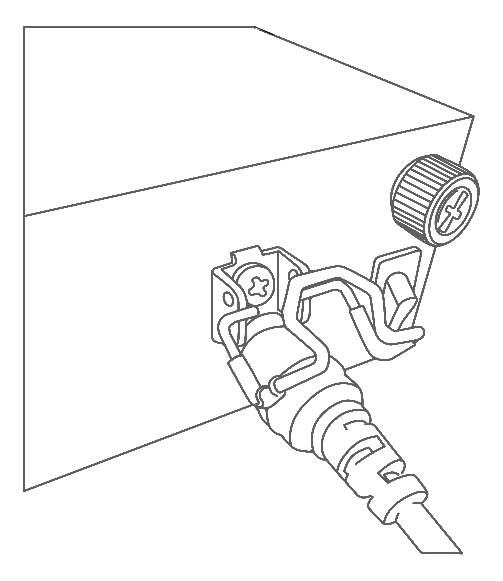

    若要使用固定夾固定電源變壓器電線：

    1. 確認固定夾處於開啟位置。

    2. 將電源變壓器電線連接到電源插座。

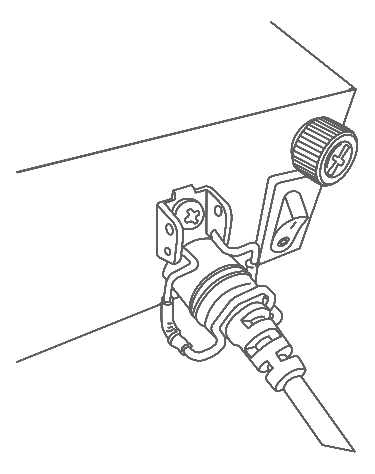

    3. 從固定夾上方向下推，固定電線。

    雙備援 BIOS

    為確保 BIOS 故障時的運作韌性，3000 硬體設備皆配備雙備援 BIOS 映像檔。

    硬體設備發生 BIOS 故障時，將使用復原唯讀的 BIOS 映像檔開機，此映像檔可提供硬體設備的完整功能。

    BIOS 故障時會顯示下列通知：

    • 硬體設備前方面板上的警示 LED 會閃紅燈。

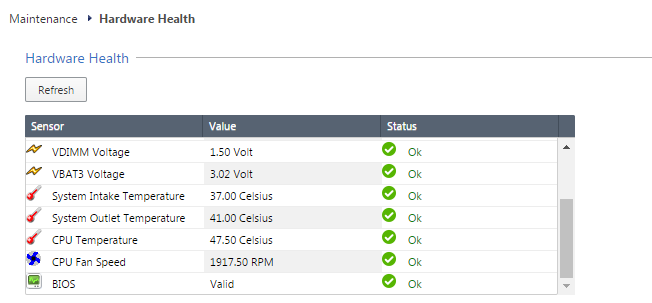

    • Gaia 的 WebUI Hardware Health 視窗顯示 BIOS 感應器為 Invalid，其狀態為 Off。

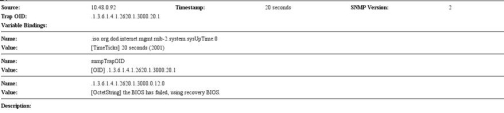

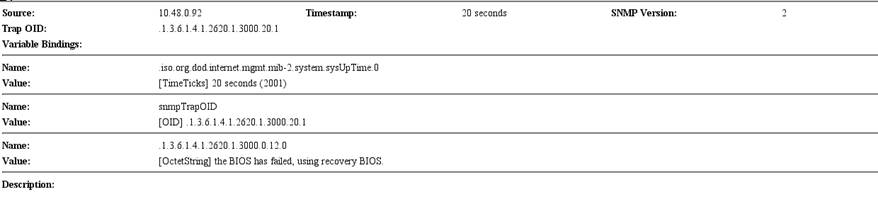

    • 一則 SNMP 陷阱訊息 (biosFailure 陷阱已在WebUI中設定，或是已透過Clish設定時)。

    若要復原 BIOS 故障，請見 sk108517 或聯絡 Check Point 支援人員。在 BIOS 完全復原之前，硬體設備會維持完整功能。

    更換及升級元件

    3000 硬體設備具有能輕鬆更換的零件，將停機時間降至最短。您也可以安裝某些元件，升級硬體設備。以下是硬體設備可以使用的零件及元件：

    • 承板機架裝載 - 硬體設備選購項目

    • AC 電源變壓器

    如需安裝上述元件的詳細資訊，請見硬體設備首頁。

    除非收到 Check Point 技術支援人員指示，否則請遵循保固及支援合約，切勿擅自更換任何零件。
