26000/28000 硬體設備硬體

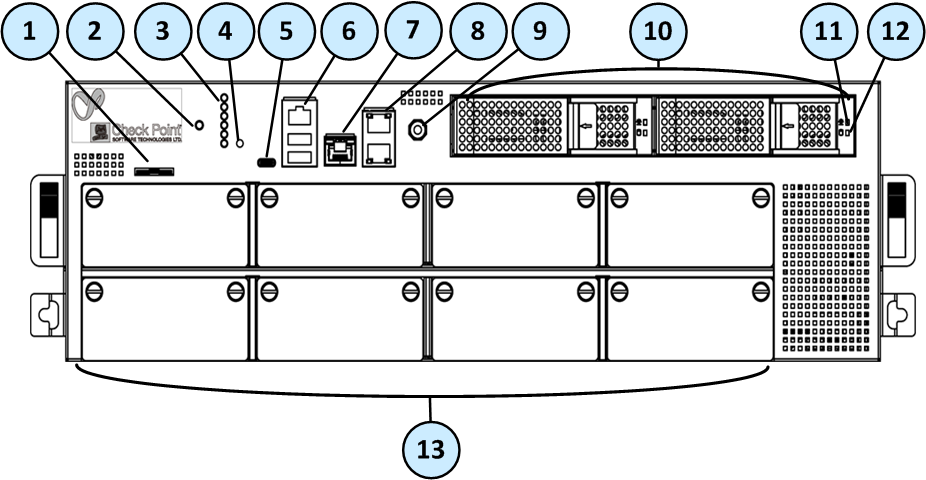

前方面板

28600HS

26000/28000

項目

元件

描述

1

服務標籤

一張滑出式卡片，可識別硬體設備並顯示其序號及 MAC 位址。

2

定位器按鈕

開啟及關閉硬體設備中的位置信標 LED。

3

系統 LED

查看 。

4

重設

插入一根針 5 到 8 秒以執行硬體重設。

5

USB Type-C 連接埠

與硬體設備進行序列連接。

6

RJ45 主控台連接埠及
2 個 USB 3.0 連接埠

與硬體設備進行序列連接的 RJ45 連接埠。
USB 3.0 連接埠可向下相容至 USB 2.0。

7

LOM 連接埠

LOM (無人值守管理模組) 連接埠可連接至 LOM 卡。

注意 - 在 26000/28000 Base 硬體設備中，LOM 預設為選用。

8

管理與同步連接埠

頂端的同步連接埠可與叢集成員或高可用性對等點同步。
底部的管理連接埠可讓乙太網路連線到遠端管理電腦。

9

ESD 接地點

使用硬體設備時，將 ESD 線連接此點。

10

2 個儲存裝置

使用 raid_diagnostic 命令監控儲存裝置時，DiskID 0 為左方儲存裝置，DiskID 1 為右方儲存裝置 (在硬體設備底座之編號為 1 與 2)。

注意 - 26000/28000 Base 硬體設備預設附帶一個儲存裝置。

11

儲存裝置電源 LED

  • 熄滅 - 儲存裝置電源關閉

  • 亮燈 (綠燈) - 儲存裝置電源開啟

12

儲存裝置活動 LED

  • 熄滅 - 無儲存裝置活動

  • 亮燈 (黃燈) - 有儲存裝置活動

13

8 張擴充線路卡

8 個擴充插槽。
頂排插槽在作業系統中由左至右配置為 eth1-0X、eth2-0X、eth3-0X 及 eth4-0X。
底牌插槽在作業系統中由左至右配置為 eth5-0X、eth6-0X、eth7-0X 及 eth8-0X。

14

15

QSFP28 連接埠 1

QSFP28 連接埠 2

10/25/40/100 GbE QSFP28 連接埠在作業系統中配置為 eth1。

10/25/40/100 GbE QSFP28 連接埠在作業系統中配置為 eth2。

  • 連結速度 LED

    • 熄滅

    • 亮燈 (藍燈) - 已選取 10/25/40 Gbit/s 資料速率

    • 亮燈 (綠燈) - 已選取 100 Gbit/s 資料速率

  • 連接埠活動 LED

    • 熄滅 - 無活動

    • 亮燈 (黃燈) - 連結存在

    • 閃燈 (黃燈) - 有活動

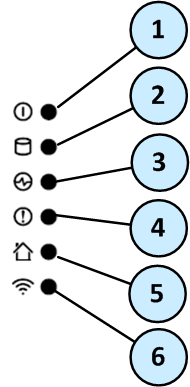

前方面板系統 LED

項目

圖示

元件

描述

1

系統電源

  • 熄滅 - 系統電源關閉

  • 亮燈 (綠燈) -系統電源開啟

2

儲存裝置活動

  • 熄滅 - 無儲存裝置活動

  • 亮燈 (黃燈) - 讀取/寫入活動

3

電源供應器狀態

  • 熄滅 - 無電源/無狀態

  • 黃燈 - 偵測到電源供應器故障

  • 綠燈 - 所有電源供應器皆正常運作

4

警示

  • 熄滅 - 未偵測到故障

  • 閃紅燈 - 偵測到系統故障

5

位置信標

  • 熄滅 - 位置信標關閉

  • 閃藍燈 - 位置信標已透過 Gaia 入口網站或 Gaia Clish 開啟

  • 藍燈 - 位置信標已透過 Locator 按鈕開啟

注意 - 請以開啟位置信標 LED 的相同方式將其關閉

6

WiFi

不支援

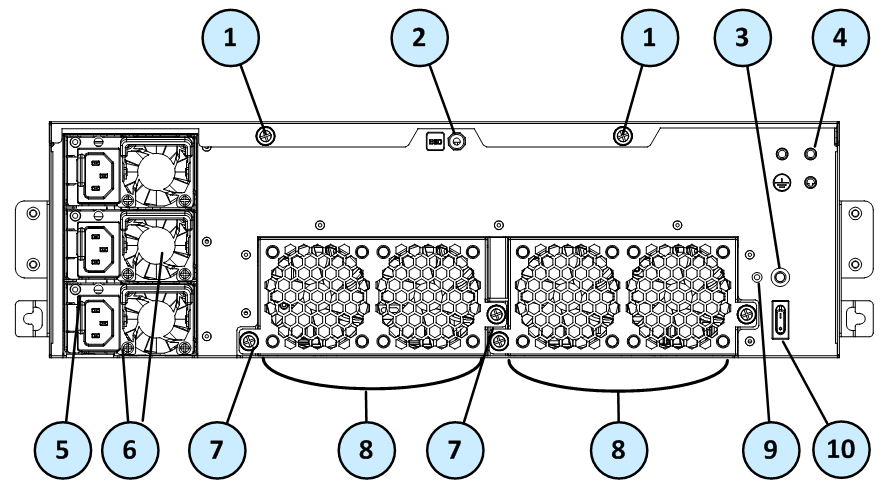

後方面板

28600HS

26000/28000

項目

元件

描述

1

外蓋螺絲

鬆開螺絲以移除硬體設備外蓋。

2

ESD 接地點

使用硬體設備時，將 ESD 線連接此點。

3

電源供應器裝置的警示關閉按鈕

當電源供應線未連接到插座時，會持續出現警示音。按下此按鈕關閉警示。請注意此按鈕之功能會在硬體設備電源啟動後立即生效。

4

接地片

用來接地。

5

各電源供應裝置的 LED 指示燈

  • 熄滅 - 無電源線連接至系統中的任何 PSU

  • 綠燈 -系統開啟

  • 閃綠燈 - 電源線已連接至所有 PSU，但系統關閉

  • 黃燈 - 無電源線連接至 PSU，但系統中的其他 PSU 有連接電源線

  • 閃黃燈 - 可能導致 PUS 問題的硬體問題警告 (高溫、高功率、高電流、風扇速度過慢)

  • 快速閃綠燈 - PSU 韌體更新中

6

電源供應裝置

您可以熱拔插的電源供應器。各電源供應裝置都連接到一個電源插座。

您可以使用電線限制器避免意外移除電源供應線。

在 26000/28000 硬體設備中 - 作業系統中的 PSU 已由上到下編號為電源供應器 #1 (上)、電源供應器 #2 (中) 及電源供應器 #3 (下)。

在 28600HS 硬體設備中 - 作業系統中的 PSU 已由左至右編號 為電源供應器 #1 及電源供應器 #2。

請查看 PSU 設定與監控。

7

冷卻風扇裝置的手轉螺絲

鬆開螺絲以從硬體設備移除冷卻風扇裝置。

8

冷卻風扇裝置

在 28600HS 硬體設備中 - 裝置已由右至左編號：1、2、3、4。
在 26000/28000 硬體裝置中 - 裝置已編號，共 8 部風扇兩兩一組 (一部在內、一部在外)。在 CLI 檢查硬體感應器時，其編號為內部 1-4 及外部 1-4。請查看冷卻風扇裝置命名慣例。

9

位置 LED

  • 熄滅 - 位置信標關閉

  • 閃藍燈 - 位置信標已透過 Gaia 入口網站或 Gaia Clish 開啟

  • 藍燈 - 位置信標已透過 Locator 按鈕開啟

注意 - 請以開啟位置 LED 的相同方式將其關閉。

10

主電源開關

硬體設備電源關閉時，請開啟硬體設備。

硬體設備開啟時，按下及放開開關會依序開始關機流程。此外，按住開關 4 秒鐘將使電腦強制關機。

冷卻風扇裝置命名慣例

在 26000/28000 硬體設備中檢查 Gaia 入口網站或 Gaia Clish 的硬體感應器時，請注意冷卻風扇使用不同的命名慣例。

使用下表識別 8 台風扇。

Gaia 入口網站

CLI

系統風扇 #1

系統風扇 1 內部

系統風扇 #2

系統風扇 2 內部

系統風扇 #3

系統風扇 3 內部

系統風扇 #4

系統風扇 4 內部

系統風扇 #5

系統風扇 1 外部

系統風扇 #6

系統風扇 2 外部

系統風扇 #7

系統風扇 3 外部

系統風扇 #8

系統風扇 4 外部

安裝電源線限制器

您可以使用電源線限制器避免意外移除電源線。

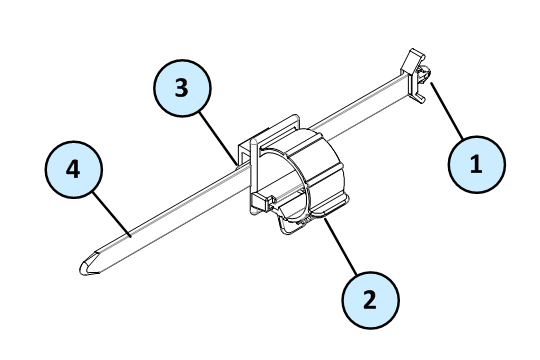

項目

描述

1

限制器鎖定錨

2

電線環

3

限制器束帶貼片

4

限制器束帶

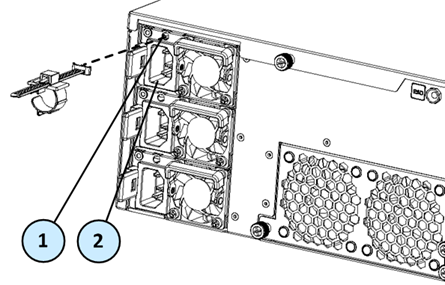

項目

描述

1

限制器束帶插槽

2

電源供應器插入口

若要安裝電源線限制器：

  1. 如果電源線已連接到電源供應器插入口，請將其拔除。

  2. 找尋電源供應器插入口上方的限制器束帶插槽。

  3. 確認限制器上的電線環朝向電源供應器插入口。

  4. 將限制器束帶鎖定錨插入插槽直到發出響聲並鎖定。

  5. 將電源線連接到電源供應器插入口。

  6. 將限制器貼片拉到一旁以移動限制器束帶上的電線環。

  7. 移動電線環直到您可以將它放到電源線周圍，如下圖所示。

  8. 將電線環開放的一側插入電線環插槽，直到其緊貼電源線。

  9. 確認電線環緊固且電源線無法移除。

無人值守管理模組

Check Point 無人值守管理模組 (LOM) 卡可讓您使用指定管理頻道遠端控制 Check Point 硬體設備。硬體設備電源關閉或無回應時，無人值守管理模組仍可運作。但是硬體設備必須已連線至電源。

如需使用無人值守管理模組的詳細資訊，請查看無人值守管理模組管理指南。

雙備援 BIOS

為確保 BIOS 故障時的運作彈性，26000/28000 硬體設備皆配備雙備援 BIOS 圖像。

硬體設備發生 BIOS 故障時，系統會從復原唯獨 BIOS 圖像開機，仍可提供硬體設備的完整功能。

BIOS 故障時會顯示下列通知：

  • 硬體設備前方面板上的警示 LED 會閃紅燈。

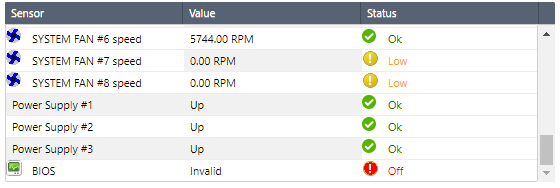

  • Gaia 入口網站的 Maintenance> Hardware Health 頁面會顯示 BIOS 感應器為 Invalid，且其狀態為 Off。

    範例 (採自 26000 硬體設備)：

  • 傳送 SNMP 陷阱訊息 (前提為 Gaia 入口網站或 Gaia Clish 中已設定 biosFailure 陷阱)。

    範例：

若要復原 BIOS 故障，請查看 sk108517 或聯絡 Check Point 支援人員。在 BIOS 完全復原之前，硬體設備會維持完整功能。請注意系統需要幾分鐘的時間以 BIOS 復原模式開機。

PSU 設定與監控

以下為支援 26000 硬體設備模組的 PSU 組態及 PSU 類型：

PSU 類型

26000 Base

26000 Plus

26000 Turbo/
28000 Base/Plus

28600HS

AC/DC PSU

3 組 PSU

3 組 PSU

3 組 PSU

2 組 PSU

重要事項 - 硬體設備上的所有 PSU 必須為相同類型，無論是全為 AC 或全為 DC。

PSU 正常運作時：PSU LED 為綠色，警示 LED 沒有因為 PSU 問題而閃燈 (仍可能因為其他錯誤而閃燈)，且沒有出現 SNMP 警示。

PSU 非正常運作時：PSU LED 為黃色，警示 LED 會因為 PSU 問題而閃燈，且有傳送 SNMP 警示。

若要透過 CLI 監控 PSU：

  1. 連結到硬體設備上的命令行。

  2. 登入 Gaia Clish。

  3. 執行：

    show sysenv ps

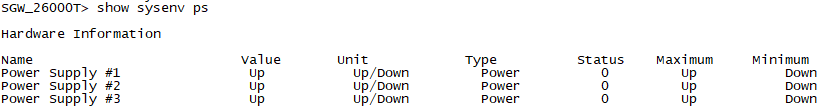

    採自 26000 Turbo 硬體設備的範例：

    其中：

    資料行

    描述

    Name

    Power Supply #1 - 上排 PSU 插槽中的 PSU。

    Power Supply #2 - 中排 PSU 插槽中的 PSU。

    Power Supply #3 - 下排 PSU 插槽中的 PSU。

    Value

    Up - 內含 PSU 的 PSU 插槽已就緒。

    Down - PSU 插槽內含 PSU 但是沒有連接電源。

    Empty - PSU 插槽是空的。

    Dummy - PSU 插槽內含一個虛擬填充物 (在 26000 Base/Plus 中僅支援 1 個 PSU 插槽)。

    Unit

    Up/Down - PSU 專用的測量單位類型為 Up 或 Down。

    Type

    Power - 感應器類型為電源供應器。

    Status

    0 - 意指未發現問題。

    1 - 意指一個錯誤。

    Maximum

    Minimum

    意指最大及最小閥值。PSU 的唯一測量單位為 Up 及Down。

更換及升級元件

您可以輕易更換某些硬體設備零件，將停工機會降到最低。您也可以安裝某些元件以升級硬體設備。以下是硬體設備可以使用的零件及元件：

  • 伸縮滑軌

  • 線路卡 (28600HS 除外)

  • 收發器

  • AC 及 DC 電源供應裝置

  • 儲存裝置 (28600HS 除外)

  • 系統記憶體 (28600HS 除外)

  • 冷卻風扇裝置 (28600HS 除外)

  • 無人值守管理模組 - 在硬體設備的 Base 模組中，無人值守管理模組預設為選用。

如需安裝這些零件及元件的詳細資訊，請查看硬體設備首頁。

除非收到 Check Point 技術支援人員的指示，否則請遵循保固及支援合約，切勿擅自更換任何零件。
