Компоненты устройств серии 26000/28000

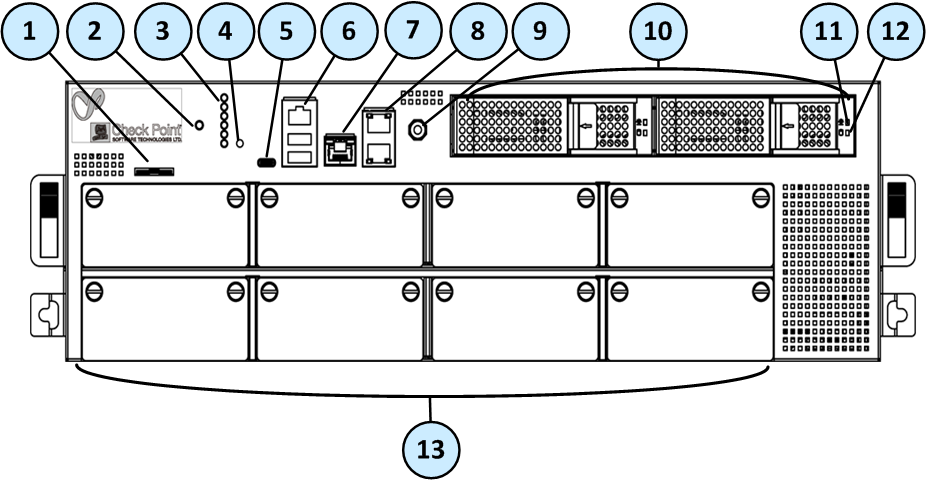

Передняя панель

28600HS

26000/28000

Наименование	Компонент	Описание
1	Сервисный знак	Выдвижная карта, обеспечивающая идентификацию устройства по его серийному номеру и MAC-адресу.
2	Кнопка Locator	Включает и выключает индикатор маячка определения местонахождения устройства.
3	Системные индикаторы	См. .
4	Сброс	Для аппаратного сброса вставьте булавку в отверстие и удерживайте ее в нажатом состоянии 5-8 секунд.
5	Порт USB Type-C	Для последовательного подключения к устройству.
6	Консольный порт RJ45 и 2 порта USB 3.0	Порт RJ45 для последовательного подключения к устройству. Порты USB 3.0 поддерживают обратную совместимость со стандартом USB 2.0.
7	Порт LOM	Порт LOM (управления по дополнительному каналу) для подключения к плате LOM. Примечание. В устройствах серии 26000/28000 Base управление по дополнительному каналу по умолчанию является дополнительной опцией.
8	Порты управления и синхронизации	Верхний порт синхронизации обеспечивает синхронизацию с членами кластера или с одноранговым устройством высокой доступности. Нижний порт управления для подключения Ethernet к компьютеру удаленного управления.
9	Антистатический заземляющий вывод	При обслуживании устройства подсоединить антистатический браслет к этому выводу.
10	2 накопителя	При диагностике состояния накопителей с помощью команды raid_diagnostic DiskID 0 - левый накопитель, а DiskID 1 - правый накопитель (пронумерованы соответственно 1 и 2 на шасси устройства).) Примечание. Устройства серии 26000/28000 Base по умолчанию поставляются с одним накопителем.
11	Индикатор питания накопителя	Выключен - питание накопителя выключено Включен (зеленый) - питание накопителя включено
12	Индикатор активности накопителя	Выключен - накопитель не активен Включен (желтый) - накопитель активен
13	Линейные платы расширения (8 шт.)	8 гнезд расширения. Гнездам в верхнем ряду слева направо в операционной системе назначены устройства eth1-0X, eth2-0X, eth3-0X и eth4-0X. Гнездам в нижнем ряду слева направо назначены устройства eth5-0X, eth6-0X, eth7-0X и eth8-0X.
14 15	Порт QSFP28 1. Порт QSFP28 2.	Порту QSFP28 10/25/40/100 GbE в операционной системе назначено устройство eth1. Порту QSFP28 10/25/40/100 GbE в операционной системе назначено устройство eth2. Индикатор скорости связи Выкл. Включен (синий) - выбрана скорость передачи данных 10/25/40 Гбит/с. Включен (зеленый) - выбрана скорость передачи данных 100 Гбит/с Индикатор работы порта Выключен - порт не используется Включен (желтый) - связь установлена Мигает (желтый) - используется

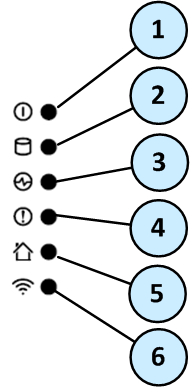

Системные индикаторы на передней панели

Наименование	Значок	Компонент	Описание
1		Питание системы	Выключен - питание системы выключено Включен (зеленый) - питание системы включено
2		Активность накопителя	Выключен - накопитель не активен Включен (желтый) - выполняется чтение/запись
3		Состояние блока питания	Выключен - питание отсутствует/статус неизвестен Желтый - обнаружена неисправность блока питания Зеленый - все блоки питания работают в штатном режиме
4		Оповещение	Выключен - неисправности отсутствуют Мигающий красный - обнаружена системная неисправность
5		Маячок для определения местоположения	Выключен - маячок для определения местоположения отключен Мигающий синий - маячок для определения местоположения включен через портал Gaia или интерфейсе командной строки Gaia Clish Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator Примечание. Маячок для определения местоположения следует выключать так же, как он был включен
6		WiFi	Не поддерживается

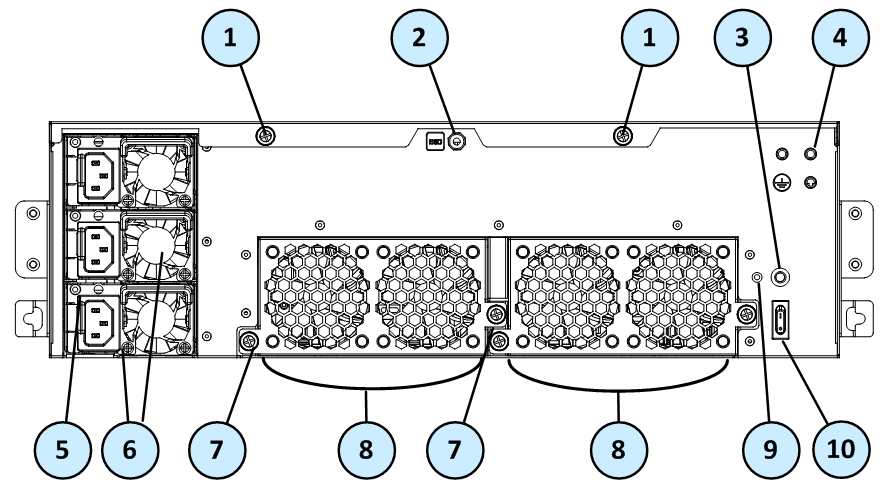

Задняя панель

28600HS

26000/28000

Наименование	Компонент	Описание
1	Винты для крепления крышки	Ослабить винты и отсоединить крышку устройства.
2	Антистатический заземляющий вывод	При обслуживании устройства подсоединить антистатический браслет к этому выводу.
3	Кнопка отключения звукового сигнала для блоков питания	Если кабель блока питания не подключен к сети электропитания, включается непрерывное звуковое предупреждение. Звуковой сигнал отключается нажатием этой кнопки. Внимание: этой кнопкой можно воспользоваться только непосредственно после включения устройства.
4	Наконечники заземляющего проводника	Предназначены для защиты от статического электричества.
5	Светодиодный индикатор для каждого блока питания	Выключен - ни один из блоков питания системы не подключен к электросети Зеленый - система включена Мигает зеленым цветом - все блоки питания подключены к электросети, однако система выключена Желтый - данный блок питания системы не подключен к электросети, а другие блоки питания системы подключены Мигает желтым цветом - сигнализирует об аппаратной проблеме (превышение температуры, мощности или тока, недостаточная скорость вентилятора), которая может вызвать ошибку в работе блока питания Быстро мигает зеленым цветом - выполняется обновление прошивки блока питания
6	Блоки питания	Резервированная система из двух блоков питания с функцией горячей замены. Каждый блок питания подключается к электросети. Использование зажимов кабеля позволяет избежать случайного отсоединения силового кабеля. В устройствах серии 26000/28000 блоки питания нумеруются в операционной системе сверху вниз как блок питания 1 (верхний), блок питания 2 (средний) и блок питания 3 (нижний). В устройствах серии 28600HS блоки питания нумеруются в операционной системе слева направо как блок питания 1 и блок питания 2. См. .
7	Винты с накатанной головкой для вентиляторного модуля охлаждения	Ослабить винты и извлечь вентиляторный модуль охлаждения из устройства.
8	Вентиляторные модули охлаждения	В устройствах серии 28600HS модули пронумерованы справа налево: 1, 2, 3, 4. В устройствах серии 26000/28000 модули пронумерованы по два (один внутренний и один наружный), всего 8 вентиляторов. При проверке показаний аппаратных датчиков в интерфейсе командной строки они обозначаются как модули 1-4 «внутренний» и 1-4 «наружный». См. .
9	Индикатор местоположения	Выключен - маячок для определения местоположения отключен Мигающий синий - маячок для определения местоположения включен через портал Gaia или интерфейсе командной строки Gaia Clish Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator Примечание. Индикатор местоположения следует выключать так же, как он был включен.
10	Главный переключатель питания	Если устройство выключено, нажатие выключателя включает его. Когда устройство включено, нажмите и отпустите этот переключатель, чтобы запустить процесс штатного завершения работы. Удержание этого переключателя в течение 4 секунд вызывает принудительное выключение питания.

Соглашение об именовании вентиляторных модулей охлаждения

В устройствах 26000/28000 при проверке показаний аппаратных датчиков в интерфейсе портала Gaia или в интерфейсе командной строки Gaia Clish необходимо помнить, что для вентиляторов охлаждения используются другие соглашения об именовании.

Для идентификации каждого из 8 вентиляторов см. следующую таблицу.

Портал Gaia	Интерфейс командной строки CLI
Системный вентилятор 1	Системный вентилятор 1 внутренний
Системный вентилятор 2	Системный вентилятор 2 внутренний
Системный вентилятор 3	Системный вентилятор 3 внутренний
Системный вентилятор 4	Системный вентилятор 4 внутренний
Системный вентилятор 5	Системный вентилятор 1 наружный
Системный вентилятор 6	Системный вентилятор 2 наружный
Системный вентилятор 7	Системный вентилятор 3 наружный
Системный вентилятор 8	Системный вентилятор 4 наружный

Установка фиксатора кабеля электропитания

Использование фиксатора кабеля электропитания позволяет избежать случайного отсоединения кабеля.

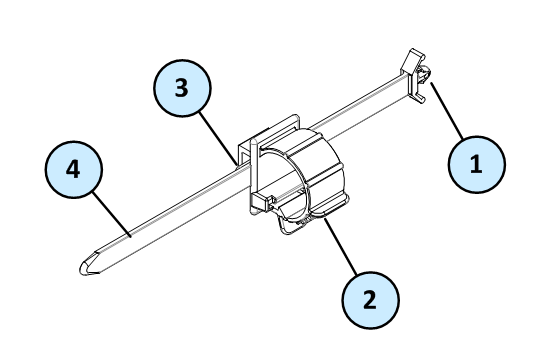

Наименование	Описание
1	Крепление фиксатора
2	Петля для кабеля
3	Ушко фиксатора
4	Полоска фиксатора

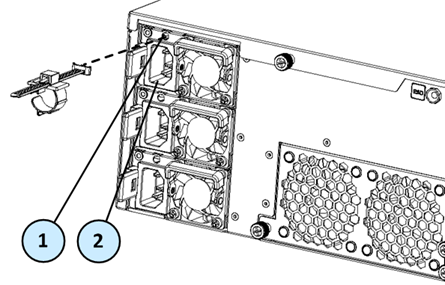

Наименование	Описание
1	Гнездо для крепления фиксатора
2	Разъем питания

Порядок установки фиксатора кабеля электропитания:

1. Отсоединить кабель электропитания, если он подсоединен к блоку питания.

2. Найти гнездо для крепления фиксатора над разъемом питания.

3. Расположить фиксатор петлей к разъему питания.

4. Вставить крепление фиксатора в гнездо до щелчка.

5. Подсоединить кабель электропитания к разъему питания.

6. Потянуть ушко в сторону, чтобы можно было двигать петлю по полоске фиксатора.

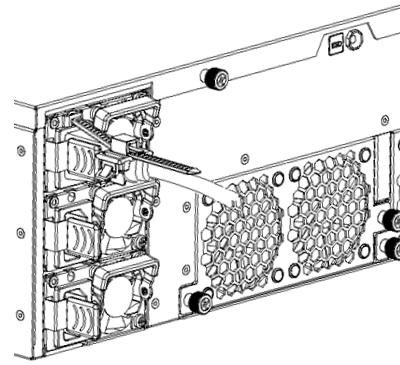

7. Передвинуть петлю, чтобы ее можно было надеть на кабель электропитания, как показано на следующем рисунке.

8. Вставить свободный конец петли в ее гнездо и затянуть петлю плотно на кабеле электропитания.

9. Проверить надежность крепления петли и фиксации кабеля электропитания.

Управление по дополнительному каналу

Плата управления по дополнительному каналу (LOM) Check Point позволяет удаленно управлять устройствами Check Point с помощью выделенного канала управления. Управление по дополнительному каналу также доступно, если устройство выключено или не отвечает. При этом устройство должно быть подключено к источнику питания.

Более подробная информация об использовании управления по дополнительному каналу приводится в документе Руководство администратора по управлению по дополнительному каналу.

BIOS с двойным резервированием

Для обеспечения отказоустойчивости системы в случае неисправности BIOS устройства серии 26000/28000 комплектуются образами BIOS с двойным резервированием.

В случае неисправности BIOS для загрузки устройства будет использован доступный только для чтения резервный образ BIOS, обеспечивающий полное восстановление функциональности устройства.

В случае неисправности BIOS.

• На передней панели устройства индикатор оповещения мигает красным цветом.

• На странице портала Gaia Maintenance > Hardware Health появляется информация об ошибке в работе датчика BIOS - Invalid, состояние Off.

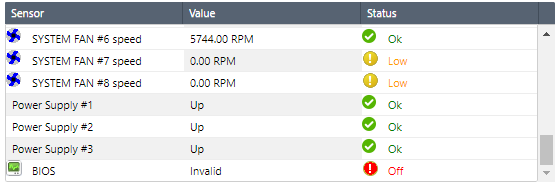

  Пример (из устройства 26000):

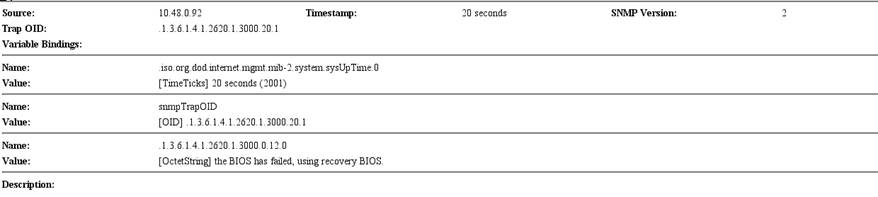

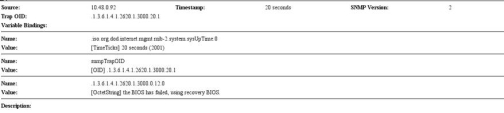

• Отправляется сообщение SNMP-ловушки (если ловушка biosFailure была настроена в портале Gaia или с помощью интерфейса командной строки Clish).

  Пример.



Для восстановления работы BIOS см. sk108517 или обратитесь в службу поддержки Check Point. До завершения восстановления BIOS устройство сохраняет все свои функции. Примечание: загрузка в режиме восстановления BIOS может занять несколько минут.

Настройка и мониторинг блоков питания

В моделях устройств серии 26000 поддерживаются следующие варианты конфигурации различных типов блоков питания:

Тип блока питания	26000 Base	26000 Plus	26000 Turbo/ 28000 Base/Plus	28600HS
Блок питания переменного/постоянного тока	3 блока питания	3 блока питания	3 блока питания	2 блока питания

Важная информация. Все блоки питания устройства должны быть одного типа, т. е. либо все переменного тока, либо все постоянного тока.

Если блок питания работает в штатном режиме: индикатор блока питания горит зеленым цветом, индикатор оповещения не мигает в результате проблем с блоком питания (при этом он может мигать, свидетельствуя о других проблемах), нет сигнала ошибки SNMP.

Если блок питания не работает должным образом: индикатор блока питания горит желтым цветом, индикатор оповещения мигает, указывая на проблему с блоком питания, отправляется SNMP-сообщение об ошибке.

Как контролировать блоки питания из интерфейса командной строки CLI:

1. Подключитесь к интерфейсу командной строки на устройстве.

2. Войдите в Gaia Clish.

3. Выполните

   show sysenv ps

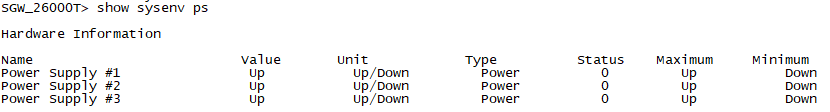

   Пример вывода для устройства 26000 Turbo:



   Где:

   Столбец	Описание
   Name	Power Supply #1 - блок питания в верхнем отсеке блоков питания. Power Supply #2 - блок питания в среднем отсеке блоков питания. Power Supply #3 - блок питания в нижнем отсеке блоков питания.
   Value	Up - отсек с блоком питания подключен. Down - блок питания установлен в отсек, однако он не подключен к питанию. Empty - в отсеке нет блока питания. Dummy - в отсек блока питания установлена заглушка (поддерживается только для 1 отсека блока питания в устройствах серии 26000 Base/Plus).
   Unit	Up/Down - тип значений для блоков питания, подключен / не подключен.
   Type	Power - тип датчика: блок питания.
   Status	0 - проблемы не обнаружены. 1 - указывает на ошибку.
   Maximum Minimum	Максимальное и минимальное пороговые значения. Для блоков питания указывается только значение Up или Down, т. е. подключен или не подключен.

Замена и обновление компонентов

В устройствах используются быстросменные компоненты, что позволяет сократить время простоя. Некоторые компоненты устанавливаются при модернизации устройства. В устройство устанавливаются следующие компоненты:

• Телескопические направляющие

• Линейные платы (за исключением устройств 28600HS)

• Трансиверы

• Блоки питания переменного и постоянного тока

• Накопители (за исключением 28600HS)

• Системная память (за исключением 28600HS)

• Вентиляторные модули охлаждения (за исключением 28600HS)

• Управление по дополнительному каналу - в устройствах модели Base управление по дополнительному каналу по умолчанию является дополнительной опцией.

Подробнее об установке этих компонентов см. на главной странице устройства.

На протяжении гарантийного срока и периода действия соглашений о технической поддержке замена и установка деталей допускается только с разрешения службы технической поддержки Check Point.
