Hardware de dispositivos 26000/28000

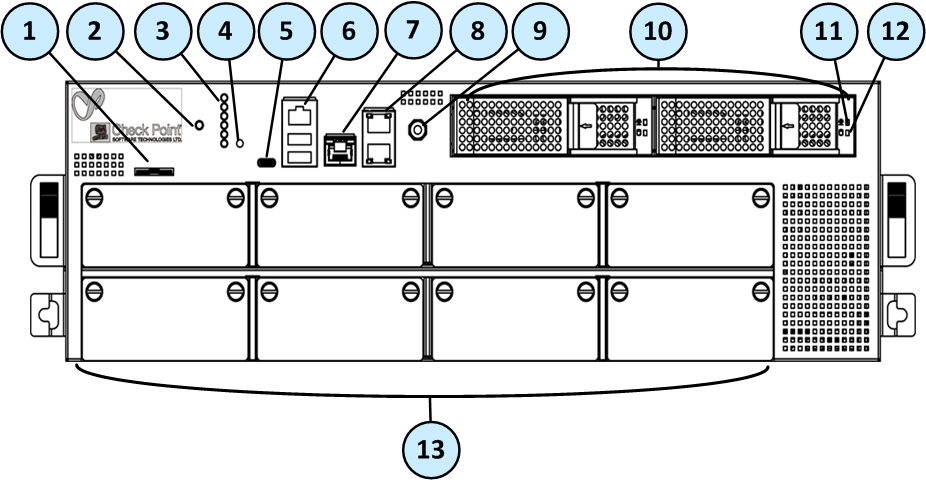

Panel frontal

28600HS

26000/28000

Elemento	Componente	Descripción
1	Etiqueta de servicio	Tarjeta de deslizamiento que identifica el dispositivo y muestra su número de serie y su dirección MAC (dirección física).
2	Botón localizador	Enciende y apaga el LED de señalización de la localización en el dispositivo.
3	Indicadores LED del sistema	Consulte .
4	Restablecer	Insertar un alfiler durante 5 a 8 segundos para realizar una reinicialización de hardware.
5	Puerto USB tipo C	Para una conexión en serie al dispositivo.
6	Puerto de la consola RJ45 y 2 puertos USB 3.0	El puerto RJ45 para una conexión serie al dispositivo. Los puertos USB 3.0 son compatibles con versiones USB 2.0 anteriores.
7	Puerto LOM	Puerto LOM (administración automatizada) para conectarse con la tarjeta LOM. Nota: En los dispositivos 26000/28000 Base, la LOM es opcional de manera predeterminada.
8	Puertos de sincronización y administración	El puerto de sincronización superior sincroniza con los miembros del clúster o con un sistema del mismo nivel de alta disponibilidad. El puerto de administración inferior es para una conexión Ethernet a un ordenador de administración remota.
9	Enchufe de conexión a tierra ESD	Al efectuar un mantenimiento del dispositivo, conectar a este enchufe una muñequera antiestática ESD.
10	2 dispositivos de almacenamiento	Al supervisar los dispositivos de almacenamiento con el comando `raid_diagnostic`, `DiskID 0` es el dispositivo de almacenamiento de la izquierda y `DiskID 1` es el dispositivo de almacenamiento de la derecha (numerados como 1 y 2 en el chasis del dispositivo). Nota: Los dispositivos 26000/28000 Base se suministran de manera predeterminada con un dispositivo de almacenamiento.
11	Indicador LED de alimentación del dispositivo de almacenamiento	Apagada: la alimentación del dispositivo de almacenamiento está apagada Encendido (en verde): la alimentación del dispositivo de almacenamiento está encendida
12	Indicador LED de actividad del dispositivo de almacenamiento	Apagado - Sin actividad del dispositivo de almacenamiento Encendido (en ámbar): actividad del dispositivo de almacenamiento
13	8 tarjetas de expansión en línea	8 ranuras de expansión. De izquierda a derecha, a las ranuras de la fila superior se les asigna eth1-0X, eth2-0X, eth3-0X y eth4-0X en el sistema operativo. De izquierda a derecha, a las ranuras de la fila inferior se les asigna eth5-0X, eth6-0X, eth7-0X y eth8-0X en el sistema operativo.
14 15	QSFP28 puerto 1 QSFP28 puerto 2	10/25/40/100 GbE puerto QSFP28 asignado eth1 en el sistema operativo. 10/25/40/100 GbE puerto QSFP28 asignado eth2 en el sistema operativo. Indicador LED de velocidad del enlace Apagado Encendido (azul): se selecciona la velocidad de datos de 10/25/40 Gbit/s Encendido (verde) - Se selecciona la velocidad de datos de 100 Gbit/s Indicador LED de actividad de puertos Apagado - Sin actividad Encendido (ámbar) - Existe enlace Parpadeando (ámbar) - Actividad

LED del sistema en el panel frontal

Elemento	Componente	Descripción
1	Alimentación del sistema	Apagado - Alimentación el sistema apagado Encendido (verde) - Alimentación del sistema apagado
2	Actividad del dispositivo de almacenamiento	Apagado - Sin actividad del dispositivo de almacenamiento Encendido (ámbar) - Actividad de lectura/escritura
3	Estado de la fuente de alimentación	Apagado: sin alimentación/sin estado Ámbar - Fallo detectado en la fuente de alimentación Verde - Todas las fuentes de alimentación funcionan correctamente
4	Alerta	Apagado: no se detectaron fallos Intermitencia en rojo: se detectó un fallo del sistema
5	Baliza de la localización	Apagado - Baliza de localización apagada Parpadea en azul: la baliza de localización se activó a través del portal de Gaia o del clish de Gaia Azul fija - La baliza de localización se activó a través del botón Locator Nota: Apague el LED de localización de la misma forma que lo encendió
6	WiFi	No es compatible

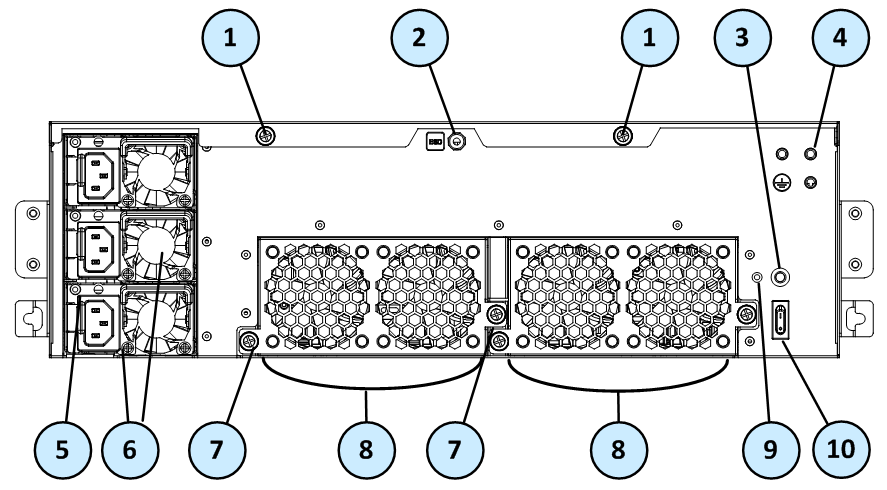

Panel trasero

28600HS

26000/28000

Elemento	Componente	Descripción
1	Tornillos de la tapa	Afloje los tornillos para quitar la tapa del dispositivo.
2	Enchufe de conexión a tierra ESD	Al efectuar un mantenimiento del dispositivo, conectar a este enchufe una muñequera antiestática ESD.
3	Botón Alarm Off (apagado de alarma) para unidades de fuente de alimentación	Si hay un cable de alimentación no conectado a la toma de corriente, una alarma suena continuamente. Presione este botón para apagarla. Tenga en cuenta que este botón comienza a funcionar inmediatamente después de encender el dispositivo.
4	Terminales de toma a tierra	Se utilizan para conectar la conexión a tierra.
5	Indicador LED para cada unidad de fuente de alimentación	Apagar - Ningún cable de alimentación está conectado a una PSU en el sistema Verde - Sistema encendido Parpadeo verde - Los cables de alimentación están conectados a todas las PSU pero el sistema está apagado Ámbar - No hay ningún cable de alimentación conectado a la PSU pero otras PSU del sistema tiene un cable de alimentación conectado Ámbar intermitente - Advierte de un problema de hardware (alta temperatura, alta tensión, alta corriente, ventilación lenta) que puede provocar un problema en la PSU. Verde con parpadeo rápido - PSU actualizando el Firmware
6	Unidades de la fuente de alimentación	Fuentes de alimentación que puede intercambiar en caliente. Cada fuente de alimentación se conecta a una toma de corriente eléctrica. Utilice los retenes de cable de alimentación para evitar su desconexión accidental. En dispositivos 26000/28000 - Las PSU están numeradas de arriba a abajo en el sistema operativo como fuente de alimentación n.º 1 (superior) y n.º 2 (intermedia) y n.º 3 (inferior). En dispositivos 28600HS - Las PSU están numeradas de izquierda a derecha en el sistema operativo como fuente de alimentación n.º 1 y n.º 2. Consulte .
7	Tornillos de mariposa para la unidad de ventilador de refrigeración	Afloje los tornillos para retirar la unidad de ventilador de refrigeración del dispositivo.
8	Unidades de ventiladores de refrigeración	En dispositivos 28600HS - Las unidades están numeradas de derecha a izquierda: `1`, `2`, `3`, `4`. En dispositivos 26000/28000 - Las unidades están numeradas en pilas de dos (una interior y una exterior) para un total de 8 ventiladores. Durante la revisión de los sensores en la CLI, se nombrarán como 1-4 interior y 1-4 exterior. Consulte .
9	LED de localización	Apagado - Baliza de localización apagada Parpadea en azul: la baliza de localización se activó a través del portal de Gaia o del clish de Gaia Azul fija - La baliza de localización se activó a través del botón Locator Nota: Apague el LED de localización de la misma forma que lo encendió.
10	Interruptor de alimentación principal	Cuando el dispositivo se apaga, el dispositivo se enciende. Cuando el dispositivo se enciende, al presionar y soltar el interruptor se encenderá un proceso de apagado ordenado. También puede retener el interruptor durante 4 segundos para forzar el apagado del equipo.

Convención de nomenclatura de las unidades de los ventiladores de refrigeración

En los dispositivos 26000/28000, durante la comprobación de los sensores de hardware en el portal de Gaia o el clish de Gaia, tenga en cuenta que los ventiladores de refrigeración utilizan una convención de nombres diferente.

Utilice la tabla a continuación para identificar cada uno de los 8 ventiladores.

Portal de Gaia	CLI
Sistema de ventilación n.º 1	Sistema de ventilación n.º 1 interior
Sistema de ventilación n.º 2	Sistema de ventilación n.º 2 interior
Sistema de ventilación n.º 3	Sistema de ventilación n.º 3 interior
Sistema de ventilación n.º 4	Sistema de ventilación n.º 4 interior
Sistema de ventilación n.º 5	Sistema de ventilación n.º 1 interior
Sistema de ventilación n.º 6	Sistema de ventilación n.º 2 interior
Sistema de ventilación n.º 7	Sistema de ventilación n.º 3 interior
Sistema de ventilación n.º 8	Sistema de ventilación n.º 4 interior

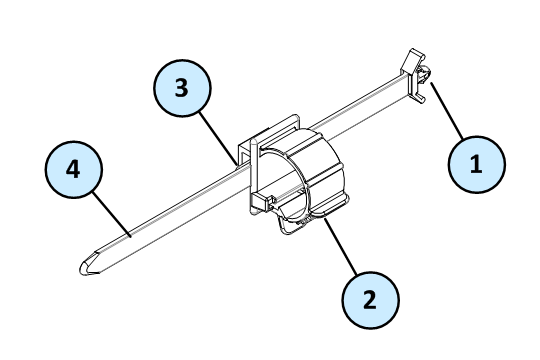

Para instalar el mecanismo de sujeción del cable de alimentación:

Utilice los retenes de cable de alimentación para evitar su desconexión accidental.

Elemento	Descripción
1	Anclaje de retención
2	Lazo para cable
3	Pestaña de la banda de retención
4	Banda de retención

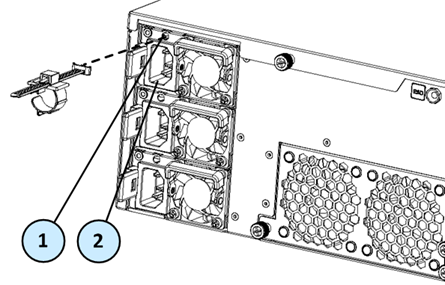

Elemento	Descripción
1	Ranura de la banda de retención
2	Entrada de la fuente de alimentación

Para instalar el retén del cable de alimentación:

Si hay un cable de alimentación conectado a la entrada de la fuente de alimentación, desconéctelo.
Busque la ranura de la banda de retención encima de la entrada de la fuente de alimentación.
Asegúrese de que el lazo para cable del mecanismo de sujeción esté frente a la entrada de la fuente de alimentación.
Inserte en la ranura el anclaje de la banda de retención hasta que encaje y se trabe.
Conecte el cable de alimentación a la entrada de la fuente de alimentación.
Tire de la pestaña del mecanismo de sujeción hacia al costado, para desplazar el lazo del cable en la tira de sujeción.

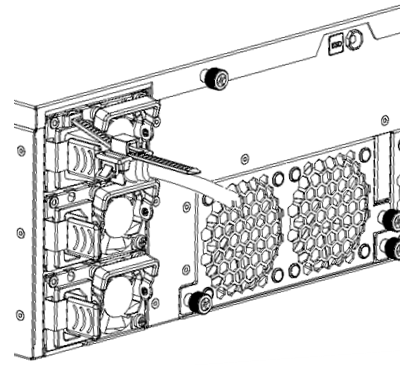

Mueva el lazo para cable hasta que pueda colocarlo alrededor del cable de alimentación, tal y como se ilustra en la figura siguiente.
Inserte el lado abierto del lazo para cables en la ranura del lazo, hasta que quede sujeto contra el cable de alimentación.
Asegúrese de que el lazo para cable esté sujeto y que el cable de alimentación no se puede desconectar.

Administración automatizada

La tarjeta Lights Out Management (LOM) de Check Point le permite utilizar un canal de administración dedicado para el control remoto de dispositivos de Check Point. La administración automatizada (LOM) también funciona cuando el dispositivo está apagado o no responde. No obstante, el dispositivo debe estar conectado a una fuente de corriente.

Para más información acerca del uso de Lights Out Management, consulte la Guía de administración de Lights Out Management.

BIOS dual redundante

Para garantizar una adecuada robustez en caso de fallo del BIOS, los dispositivos 26000/28000 están equipados con imágenes BIOS duales y redundantes.

En caso de fallo del BIOS en un dispositivo, este arranca desde una imagen BIOS de recuperación de solo lectura, que posibilita la funcionalidad completa del dispositivo.

En caso de fallo del BIOS, se muestran estas notificaciones:

El indicador LED de alerta del dispositivo en el panel frontal parpadea en rojo.

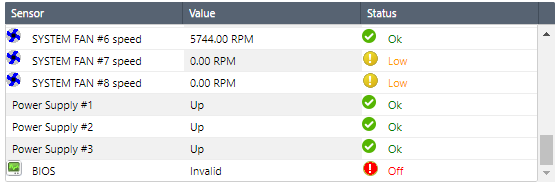

La página del portal de Gaia Maintenance> Hardware Health muestra que el sensor del BIOS es Invalid y que su estado es Off.

Ejemplo (desde un dispositivo 26000):

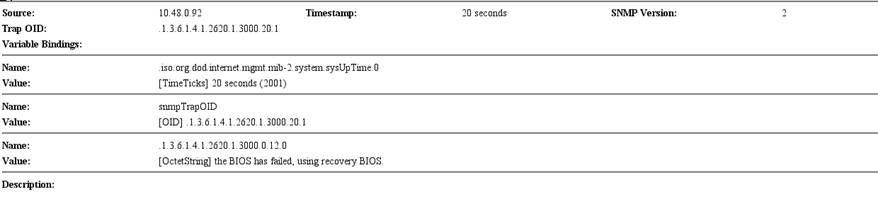

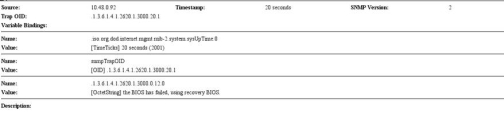

Se envía un mensaje de captura de SNMP (si se ha configurado la captura de biosFailure en el portal de Gaia o en el clish de Gaia).

Ejemplo:

Para realizar la recuperación de un fallo del BIOS, consulte sk108517 o póngase en contacto con el soporte técnico de Check Point. El dispositivo es plenamente funcional hasta que se complete la recuperación del BIOS. Tenga en cuenta que el arranque en modo recuperación del BIOS puede tardar unos minutos.

Supervisión y configuración de la fuente de alimentación (PSU)

Estas son las configuraciones de PSU admitidas por los modelos de dispositivos 26000 y los tipos de PSU:

Tipo de PSU	26000 Base	26000 Plus	26000 Turbo/ 28000 Base/Plus	28600HS
PSU de CA/CC	3 PSU	3 PSU	3 PSU	2 PSU

Importante - Todas las PSU de un dispositivo deben ser del mismo tipo, ya sea de CA o de CC.

Cuando una PSU funciona correctamente: el LED de la PSU es verde, el LED de alerta no parpadea debido a un problema en una PSU (puede parpadear debido a otros errores) y no hay alarma SNMP.

Cuando una PSU no funciona correctamente: el LED de la PSU es ámbar, el LED de alerta parpadea debido a un problema en una PSU y emite una alarma SNMP.

Para supervisar las PSU mediante la interfaz de línea de comandos CLI:

Conéctese a la línea de comandos del dispositivo.
Inicie sesión en el clish de Gaia.

Ejecutar:

show sysenv ps

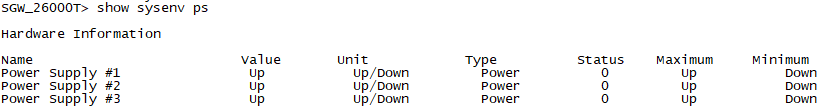

Salida de muestra para un dispositivo 26000 Turbo:

Donde:

Columna	Descripción
`Name`	Power Supply #1 - La PSU en la ranura de PSU superior. Power Supply #2 - La PSU en la ranura de PSU central. Power Supply #3 - La PSU en la ranura de PSU inferior.
`Value`	Up - La ranura de la PSU que contiene una PSU está activa. Down - La ranura de la PSU contiene una PSU y no está conectada a una fuente de alimentación. Empty - No hay nada en la ranura de la PSU. Dummy - La ranura de la PSU contiene un relleno ficticio (soportado solo por 1 ranura de PSU en un 26000 Base/Plus.
`Unit`	Up/Down - El tipo de unidad de medida utilizado para las PSU es arriba (Up) o abajo (Down).
`Type`	Power - El tipo de sensor es una fuente de alimentación.
`Status`	0 - Indica que no se encontraron problemas. 1 - Indica un error.
`Maximum` `Minimum`	Indica los umbrales máximos y mínimos. Para las PSU, solo se miden como Up y Down.

Reemplazo y actualización de componentes

El dispositivo tiene piezas que puede reemplazar fácilmente para reducir al mínimo el tiempo de inactividad. También hay componentes que se pueden instalar para actualizar el dispositivo. Estas son las partes y los componentes que se pueden utilizar con el dispositivo:

Guías telescópicas
Tarjetas de línea (excepto 28600HS)
Transceptores
Fuentes de alimentación de CA y CC
Dispositivos de almacenamiento (excepto el 28600HS)
Memoria del sistema (excepto el 28600HS)
Unidades de ventiladores de refrigeración (excepto el 28600HS)
Administración automatizada - En los modelos Base del dispositivo, la Administración automatizada es opcional por defecto.

Para obtener más información acerca de la instalación de estas piezas y estos componentes, vea la página principal del dispositivo.

A menos que se lo indique el soporte técnico de Check Point, los acuerdos de garantía y soporte le prohíben reemplazar piezas.
