Компоненты устройств серии 16000

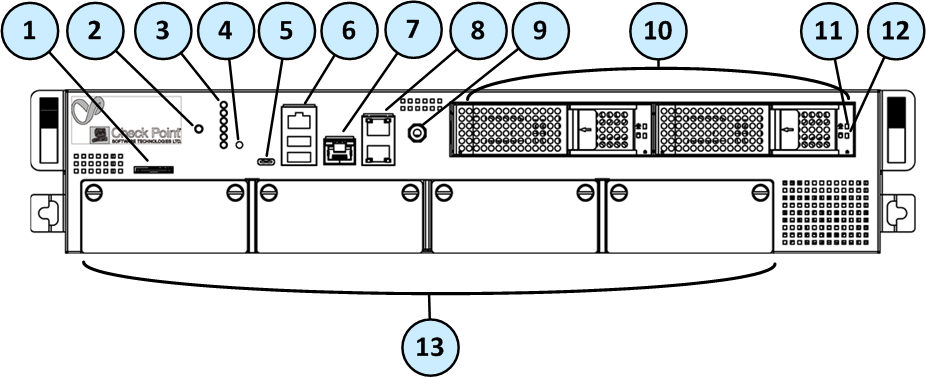

Передняя панель

16600HS

16000/16200

Наименование

Компонент

Описание

1

Сервисный знак

Выдвижная карта, обеспечивающая идентификацию устройства по его серийному номеру и MAC-адресу.

2

Кнопка Locator

Включает и выключает индикатор маячка определения местонахождения устройства.

3

Системные индикаторы

См. раздел «Системные индикаторы на передней панели» ниже.

4

Сброс

Для аппаратного сброса вставьте булавку в отверстие и удерживайте ее в нажатом состоянии 5-8 секунд.

5

Порт USB Type-C

Для последовательного подключения к устройству.

6

Консольный порт RJ45 и
2 порта USB 3.0

Порт RJ45 для последовательного подключения к устройству.
Порты USB 3.0 поддерживают обратную совместимость со стандартом USB 2.0.

7

Порт LOM

Порт LOM (управления по дополнительному каналу) для подключения к плате LOM.

Примечание. В устройствах серии 16000/16200 Base управление по дополнительному каналу по умолчанию является дополнительной опцией.

8

Порты управления и синхронизации

Верхний порт синхронизации обеспечивает синхронизацию с членами кластера или с одноранговым устройством высокой доступности.
Нижний порт управления для подключения Ethernet к компьютеру удаленного управления.

9

Антистатический заземляющий вывод

При обслуживании устройства подсоединить антистатический браслет к этому выводу.

10

2 накопителя

При диагностике состояния накопителей с помощью команды raid_diagnostic DiskID 0 - левый накопитель, а DiskID 1 - правый накопитель (пронумерованы соответственно 1 и 2 на шасси устройства).)

Примечание. Устройства серии 16000/16200 Base по умолчанию поставляются с одним накопителем.

11

Индикатор питания накопителя

  • Выключен - питание накопителя выключено

  • Включен (зеленый) - питание накопителя включено

12

Индикатор активности накопителя

  • Выключен - накопитель не активен

  • Включен (желтый) - накопитель активен

13

Линейные платы расширения (4 шт.)

4 гнезда расширения.
Гнездам слева направо в операционной системе назначены устройства eth1-0X, eth2-0X, eth3-0X и eth4-0X.

14

15

Порт QSFP28 1.

Порт QSFP28 2.

Порту QSFP28 10/25/40/100 GbE в операционной системе назначено устройство eth1.

Порту QSFP28 10/25/40/100 GbE в операционной системе назначено устройство eth2.

  • Индикатор скорости связи

    • Выкл.

    • Включен (синий) - выбрана скорость передачи данных 10/25/40 Гбит/с.

    • Включен (зеленый) - выбрана скорость передачи данных 100 Гбит/с

  • Индикатор работы порта

    • Выключен - порт не используется

    • Включен (желтый) - связь установлена

    • Мигает (желтый) - используется

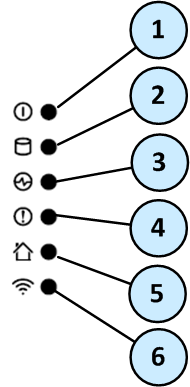

Системные индикаторы на передней панели

Наименование

Значок

Компонент

Описание

1

Питание системы

  • Выключен - питание системы выключено

  • Включен (зеленый) - питание системы включено

2

Активность накопителя

  • Выключен - накопитель не активен

  • Включен (желтый) - выполняется чтение/запись

3

Состояние блока питания

  • Выключен - питание отсутствует/статус неизвестен

  • Желтый - обнаружена неисправность блока питания

  • Зеленый - все блоки питания работают в штатном режиме

4

Оповещение

  • Выключен - неисправности отсутствуют

  • Мигающий красный - обнаружена системная неисправность

5

Маячок для определения местоположения

  • Выключен - маячок для определения местоположения отключен

  • Мигающий синий - маячок для определения местоположения включен через портал Gaia или интерфейсе командной строки Gaia Clish

  • Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator

Примечание. Маячок для определения местоположения следует выключать так же, как он был включен

6

WiFi

Не поддерживается

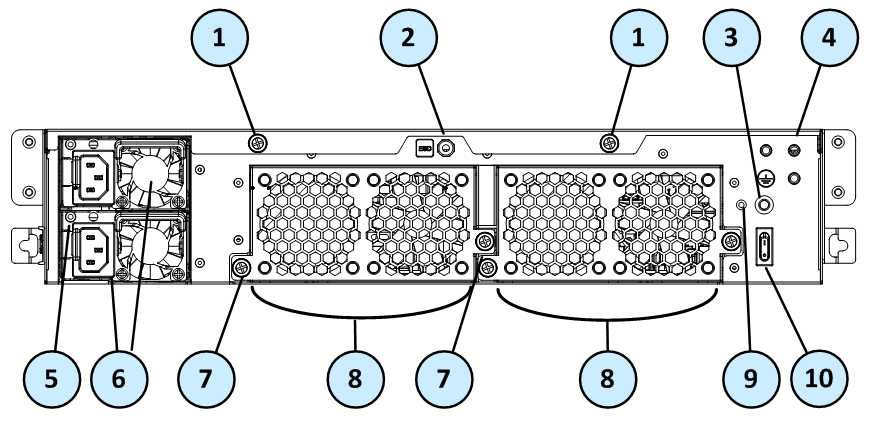

Задняя панель

16600HS

16000/16200

Наименование

Компонент

Описание

1

Винты для крепления крышки

Ослабить винты и отсоединить крышку устройства.

2

Антистатический заземляющий вывод

При обслуживании устройства подсоединить антистатический браслет к этому выводу.

3

Кнопка отключения звукового сигнала для блоков питания

Если кабель блока питания не подключен к сети электропитания, включается непрерывное звуковое предупреждение. Звуковой сигнал отключается нажатием этой кнопки. Внимание: этой кнопкой можно воспользоваться только непосредственно после включения устройства.

4

Наконечники заземляющего проводника

Предназначены для защиты от статического электричества.

5

Светодиодный индикатор для каждого блока питания

  • Выключен - ни один из блоков питания системы не подключен к электросети

  • Зеленый - система включена

  • Мигает зеленым цветом - все блоки питания подключены к электросети, однако система выключена

  • Желтый - данный блок питания системы не подключен к электросети, а другие блоки питания системы подключены

  • Мигает желтым цветом - сигнализирует об аппаратной проблеме (превышение температуры, мощности или тока, недостаточная скорость вентилятора), которая может вызвать ошибку в работе блока питания

  • Быстро мигает зеленым цветом - выполняется обновление прошивки блока питания

6

Блоки питания

Резервированная система питания, состоящая из двух блоков питания с функцией «горячей замены». Каждый блок питания подключается к электросети.

Использование зажимов кабеля позволяет избежать случайного отсоединения силового кабеля.

В устройствах серии 16000/16200 блоки питания нумеруются в операционной системе сверху вниз как блок питания 1 и блок питания 2.

В устройствах серии 16600HS блоки питания нумеруются в операционной системе слева направо как блок питания 1 и блок питания 2.

Примечание. В устройствах серии 16000/16200 Base, в которых используются блоки питания переменного тока, устанавливается один блок питания переменного тока и одна заглушка.

См. .

7

Винты с накатанной головкой для вентиляторного модуля охлаждения

Ослабить винты и извлечь вентиляторный модуль охлаждения из устройства.

8

Вентиляторные модули охлаждения

Модули пронумерованы справа налево: 1, 2, 3, 4.

9

Индикатор местоположения

  • Выключен - маячок для определения местоположения отключен

  • Мигающий синий - маячок для определения местоположения включен через портал Gaia или интерфейсе командной строки Gaia Clish

  • Горит синим цветом - маячок для определения местоположения включен с помощью кнопки Locator

Примечание. Индикатор местоположения следует выключать так же, как он был включен.

10

Главный переключатель питания

Если устройство выключено, нажатие выключателя включает его.

Когда устройство включено, нажмите и отпустите этот переключатель, чтобы запустить процесс штатного завершения работы. Удержание этого переключателя в течение 4 секунд вызывает принудительное выключение питания.

Установка фиксатора кабеля электропитания

Использование фиксатора кабеля электропитания позволяет избежать случайного отсоединения кабеля.

Наименование

Описание

1

Крепление фиксатора

2

Петля для кабеля

3

Ушко фиксатора

4

Полоска фиксатора

Наименование

Описание

1

Гнездо для крепления фиксатора

2

Разъем питания

Порядок установки фиксатора кабеля электропитания:

  1. Отсоединить кабель электропитания, если он подсоединен к блоку питания.

  2. Найти гнездо для крепления фиксатора над разъемом питания.

  3. Расположить фиксатор петлей к разъему питания.

  4. Вставить крепление фиксатора в гнездо до щелчка.

  5. Подсоединить кабель электропитания к разъему питания.

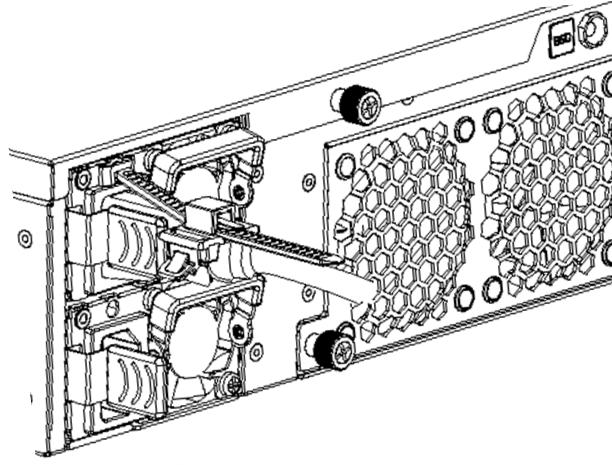

  6. Потянуть ушко в сторону, чтобы можно было двигать петлю по полоске фиксатора.

  7. Передвинуть петлю, чтобы ее можно было надеть на кабель электропитания, как показано на следующем рисунке.

  8. Вставить свободный конец петли в ее гнездо и затянуть петлю плотно на кабеле электропитания.

  9. Проверить надежность крепления петли и фиксации кабеля электропитания.

Управление по дополнительному каналу

Плата управления по дополнительному каналу (LOM) Check Point позволяет удаленно управлять устройствами Check Point с помощью выделенного канала управления. Управление по дополнительному каналу также доступно, если устройство выключено или не отвечает. При этом устройство должно быть подключено к источнику питания.

Более подробная информация об использовании управления по дополнительному каналу приводится в документе Руководство администратора по управлению по дополнительному каналу.

BIOS с двойным резервированием

Для обеспечения отказоустойчивости системы в случае неисправности BIOS устройства комплектуются образами BIOS с двойным резервированием.

В случае неисправности BIOS для загрузки устройства будет использован доступный только для чтения резервный образ BIOS, обеспечивающий полное восстановление функциональности устройства.

В случае неисправности BIOS.

  • На передней панели устройства индикатор оповещения мигает красным цветом.

  • На странице портала Gaia Maintenance > Hardware Health появляется информация об ошибке в работе датчика BIOS - Invalid, состояние Off.

    Пример.

  • Отправляется сообщение SNMP-ловушки (если ловушка biosFailure была настроена в портале Gaia или с помощью интерфейса командной строки Clish).

    Пример.

Для восстановления работы BIOS см. sk108517 или обратитесь в службу поддержки Check Point. До завершения восстановления BIOS устройство сохраняет все свои функции. Примечание: загрузка в режиме восстановления BIOS может занять несколько минут.

Настройка и мониторинг блоков питания

В различных моделях устройств поддерживаются следующие варианты конфигурации различных типов блоков питания:

Тип блока питания

16000/16200 Base

16000/16200 Plus

16000 Turbo

16600HS

Блок питания переменного тока

1 блок питания переменного тока

1 заглушка

2 блока питания переменного тока

2 блока питания переменного тока

2 блока питания переменного тока

Блок питания постоянного тока

2 блока питания постоянного тока

2 блока питания постоянного тока

2 блока питания постоянного тока

2 блока питания постоянного тока

Важная информация. Все блоки питания устройства должны быть одного типа, т. е. либо все переменного тока, либо все постоянного тока.

Если блок питания работает в штатном режиме: индикатор блока питания горит зеленым цветом, индикатор оповещения не мигает в результате проблем с блоком питания (при этом он может мигать, свидетельствуя о других проблемах), нет сигнала ошибки SNMP.

Если блок питания не работает должным образом: индикатор блока питания горит желтым цветом, индикатор оповещения мигает, указывая на проблему с блоком питания, отправляется SNMP-сообщение об ошибке.

Как контролировать блоки питания из интерфейса командной строки CLI:

  1. Подключитесь к интерфейсу командной строки на устройстве.

  2. Войдите в Gaia Clish.

  3. Выполните

    show sysenv ps

    Пример вывода для устройства 16000 Turbo:

    Где:

    Столбец

    Описание

    Name

    Power Supply #1 - блок питания в верхнем отсеке блоков питания (в устройствах серии 16600HS - в крайнем левом отсеке).

    Power Supply #2 - блок питания в нижнем отсеке блоков питания (в устройствах серии 16600HS - в крайнем правом отсеке).

    Value

    Up - отсек с блоком питания подключен.

    Down - блок питания установлен в отсек, однако он не подключен к питанию.

    Empty - в отсеке нет блока питания.

    Dummy - в отсек блока питания установлена заглушка (поддерживается только для 1 отсека блока питания в устройствах серии 16000/16200 Base).

    Unit

    Up/Down - тип значений для блоков питания, подключен / не подключен.

    Type

    Power - тип датчика: блок питания.

    Status

    0 - проблемы не обнаружены.

    1 - указывает на ошибку.

    Maximum

    Minimum

    Максимальное и минимальное пороговые значения. Для блоков питания указывается только значение Up или Down, т. е. подключен или не подключен.

Замена и обновление компонентов

В устройствах используются быстросменные компоненты, что позволяет сократить время простоя. Некоторые компоненты устанавливаются при модернизации устройства. В устройство устанавливаются следующие компоненты:

  • Телескопические направляющие

  • Линейные платы (за исключением устройств 16600HS)

  • Трансиверы

  • Блоки питания переменного и постоянного тока

  • Накопители (за исключением устройств 16600HS)

  • Системная память (за исключением устройств 16600HS)

  • Вентиляторные модули охлаждения (за исключением устройств 16600HS)

  • Управление по дополнительному каналу - в устройствах модели Base управление по дополнительному каналу по умолчанию является дополнительной опцией.

Подробнее об установке этих компонентов см. на главной странице устройства.

На протяжении гарантийного срока и периода действия соглашений о технической поддержке замена и установка деталей допускается только с разрешения службы технической поддержки Check Point.
